[장비 리뷰] 5G 및 차세대 무선 통신 측정을 위한 최적의 선택: 로데슈바르즈 R&S®FSVA3000



안녕하세요! 오늘은 무선 통신 및 방위 산업 분야에서 복잡해지는 신호 분석 성능을 완벽하게 지원하는 고성능 장비, 로데슈바르즈(Rohde & Schwarz)의 FSVA3000 신호 및 스펙트럼 분석기를 소개해 드립니다.

1. R&S®FSVA3000은 어떤 장비인가요?

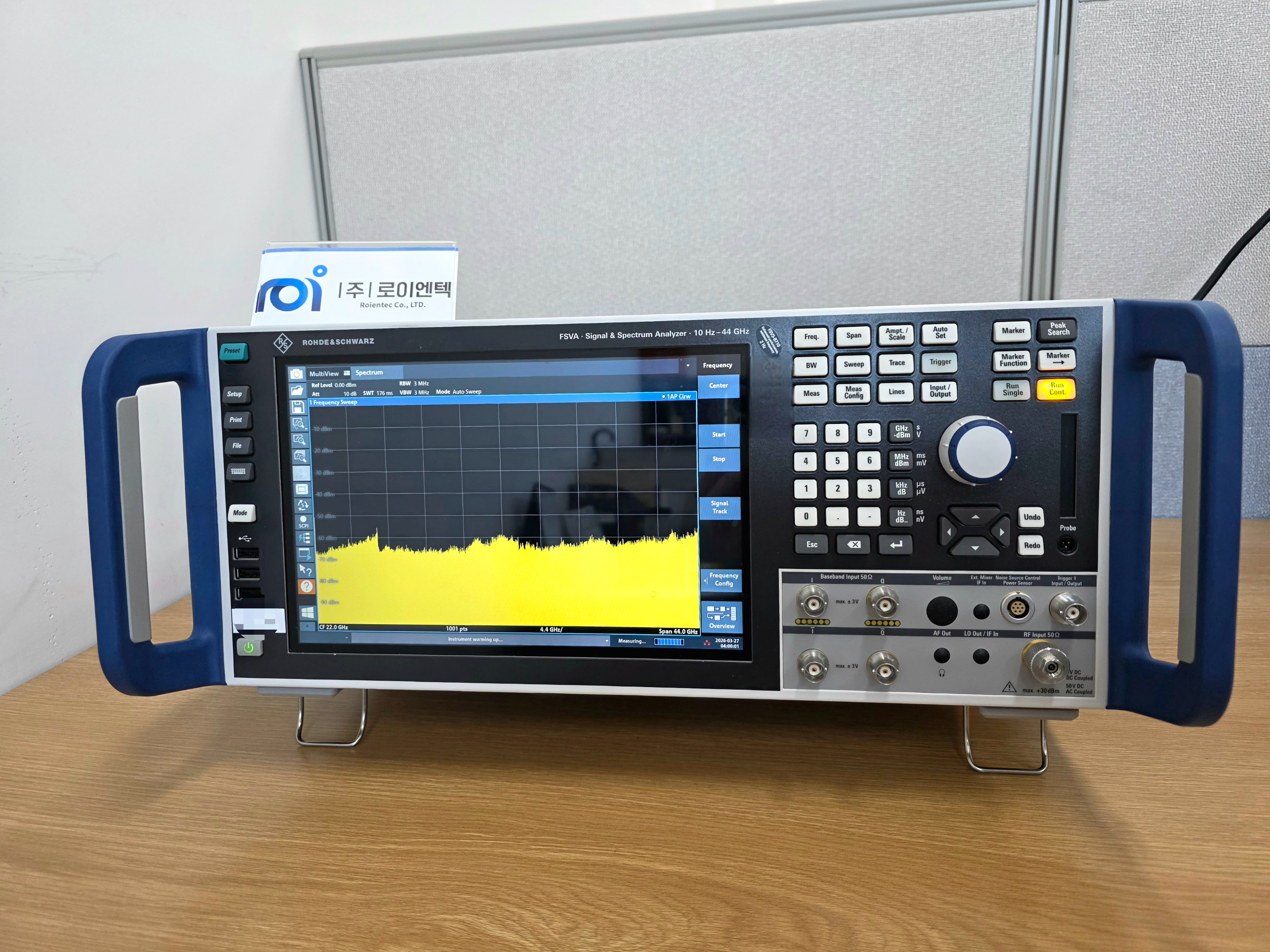

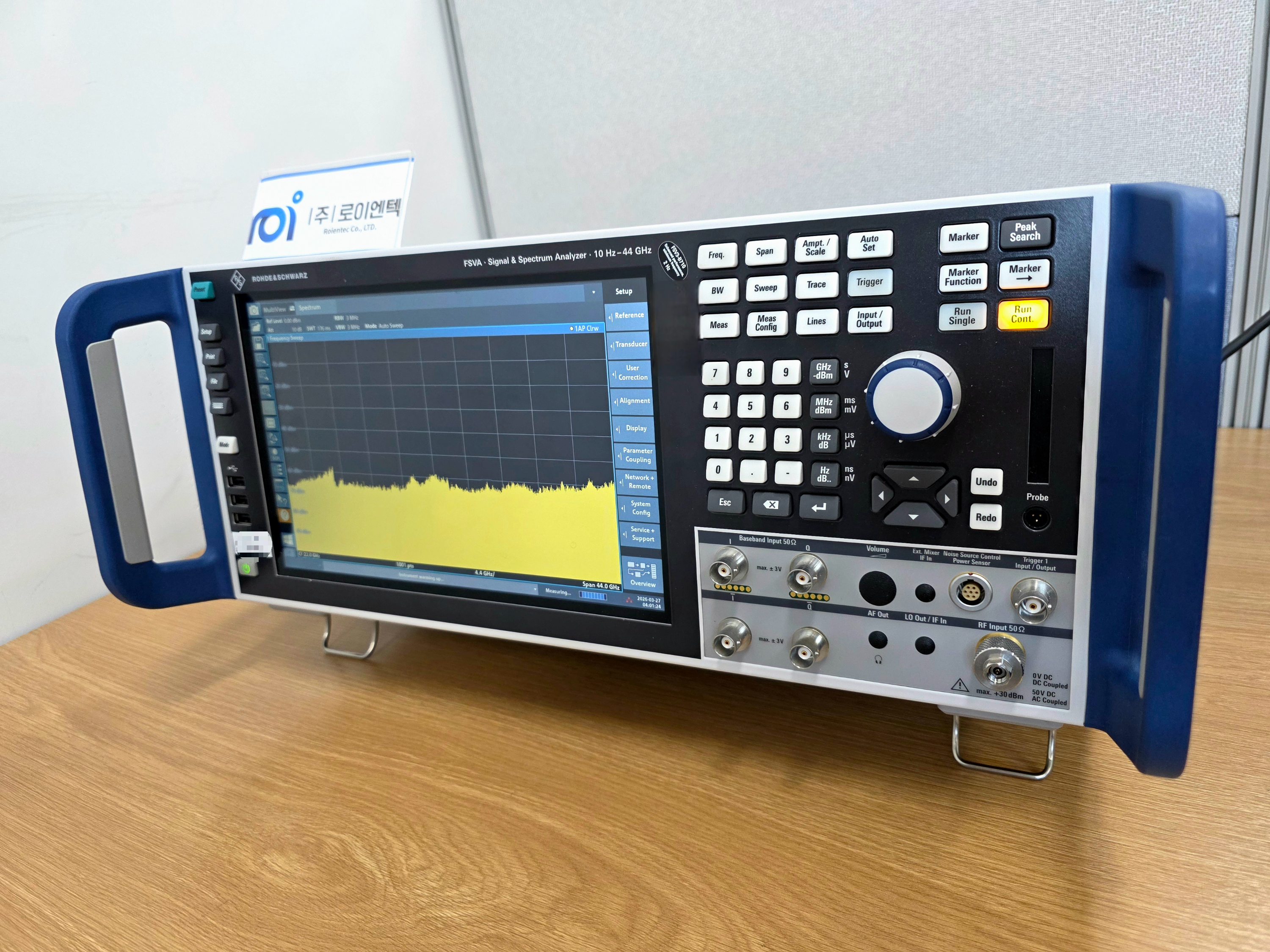

R&S®FSVA3000은 최대 44GHz의 주파수 범위와 최대 400MHz의 분석 대역폭을 제공하는 미드레인지급 신호 및 스펙트럼 분석기입니다. 5G NR 신호 분석은 물론, 위성 통신, 레이더, 자동차 레이더 등 고대역폭과 정밀한 위상 노이즈 성능이 요구되는 환경에서 압도적인 효율성을 자랑합니다.

2. 주요 핵심 특징 (Key Highlights)

• 압도적인 분석 대역폭: 최대 400 MHz의 분석 대역폭을 지원하여 광대역 신호(예: 5G NR 캐리어 어그리게이션)를 한 번에 캡처하고 분석할 수 있습니다.
• 우수한 위상 노이즈 성능: 1GHz 캐리어, 10kHz 오프셋에서 -120 dBc/Hz의 낮은 위상 노이즈를 실현하여 매우 정밀한 신호 분석이 가능합니다.
• 압도적인 측정 속도: 처리 속도가 매우 빨라 생산 라인에서의 테스트 시간을 대폭 단축하며, 복잡한 측정 알고리즘도 신속하게 수행합니다.

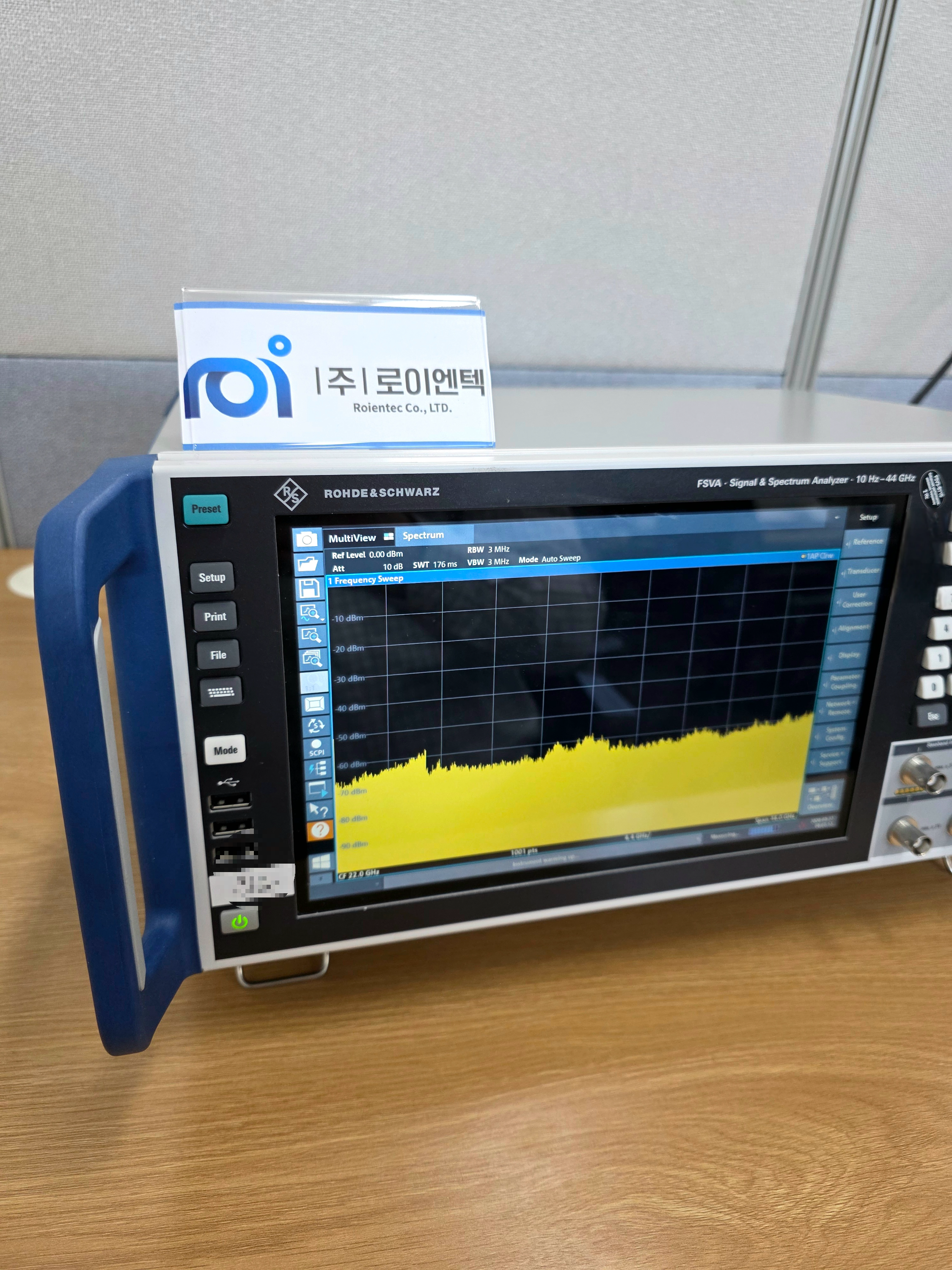

• 스마트한 사용자 인터페이스: 멀티 터치 디스플레이와 직관적인 GUI를 통해 복잡한 설정도 쉽고 빠르게 마칠 수 있습니다.

3. 주요 사양 (Specifications)

항목	상세 사양
주파수 범위	10 Hz ~ 4 / 7.5 / 13.6 / 30 / 44 GHz (모델별 상이)
분석 대역폭	기본 28 MHz (옵션 확장 시 최대 400 MHz)
위상 노이즈	-120 dBc/Hz (at 1 GHz, 10 kHz offset)
평균 노이즈 레벨 (DANL)	-153 dBm (1 GHz, pre-amp off 기준)
진폭 정확도	0.37 dB (up to 7 GHz)
디스플레이	10.1인치 WXGA 멀티 터치스크린





4. 업무 효율을 높여주는 특화 기능

1. Event Based Actions (이벤트 기반 동작): 특정 한계치를 넘거나 특정 이벤트가 발생했을 때 자동으로 스크린샷 저장, 데이터 로깅 등을 수행하도록 설정할 수 있어 장시간 모니터링에 유리합니다.
2. SCPI Recorder: 사용자가 수동으로 조작한 내용을 자동으로 원격 제어 코드(SCPI)로 변환해 줍니다. 테스트 자동화 스크립트를 작성할 때 시간을 획기적으로 줄여줍니다.
3. Ready for 5G & Beyond: 전용 소프트웨어 옵션을 통해 5G NR(K144/K145) 신호의 EVM 측정 등을 간편하게 수행할 수 있습니다.

5. 주요 옵션 및 확장성

FSVA3000은 필요에 따라 다양한 하드웨어 및 소프트웨어 옵션을 추가할 수 있습니다.

• B400: 분석 대역폭을 400 MHz로 확장
• K70: 벡터 신호 분석(VSA) 소프트웨어
• K144/K145: 5G NR 업링크/다운링크 측정 옵션
• K40: 위상 노이즈 측정 모드

6. 결론: 왜 FSVA3000인가?

R&S®FSVA3000은 고성능 연구실(R&D) 수준의 정밀도와 대량 생산 라인에서 요구되는 빠른 속도를 모두 갖춘 다재다능한 장비입니다. 특히 5G 기술 도입으로 인해 더 넓은 대역폭과 높은 주파수 측정이 필요한 기업에게 가장 합리적이고 강력한 솔루션이 될 것입니다.



FSVA3004 / 10 Hz ~ 4 GHz(R&S®FSV3-B710 옵션 사용 시 2 Hz ~ 4 GHz)

FSVA3007 / 10 Hz ~ 7.5 GHz(R&S®FSV3-B710 옵션 사용 시 2 Hz ~ 7.5 GHz)

FSVA3013 / 10 Hz ~ 13.6 GHz(R&S®FSV3-B710 옵션 사용 시 2 Hz ~ 13.6 GHz)

FSVA3030 / 10 Hz ~ 30 GHz(R&S®FSV3-B710 옵션 사용 시 2 Hz ~ 30 GHz)

FSVA3044 / 10 Hz ~ 44 GHz(R&S®FSV3-B710 옵션 사용 시 2 Hz ~ 44 GHz)

FSVA3050 / 10 Hz ~ 50 GHz(R&S®FSV3-B710 및 R&S®FSV3-B54G 옵션 사용 시 2 Hz ~ 54 GHz)

​

​

추가로 궁금하신 모델의 견적이나, 특정 옵션의 데모 사용이 필요하시면 언제든 문의해 주세요!

​
