로데슈바르즈 R&S®MXO 3 오실로스코프 차세대 오실로스코프: 빠른 속도. 정밀한 성능. 초소형 크기.

R&S®MXO 3 오실로스코프

차세대 오실로스코프: 빠른 속도. 정밀한 성능. 초소형 크기

주요 사항

• 100 MHz - 1 GHz 대역폭으로 최고의 성능 제공
• 초당 450만 파형 획득 및 최대 99% 실시간 캡처로 세계에서 가장 빠른 오실로스코프
• 업계 최고의 아키텍처: 12비트 ADC와 18비트 HD 모드
• MSO, 신호 발생기, 대형 11.6" 디스플레이를 탑재한 최소형 8채널 오실로스코프
• 최대 50,000 FFTs/s까지 독립적으로 설정 가능한 시간 설정 및 주파수 설정

​

차세대 오실로스코프: 빠른 속도. 정밀한 성능. 초소형 크기.

​

R&S®MXO 3 시리즈는 작은 크기에 큰 기능을 담았습니다. 탁월한 성능을 통해 DUT(Device Under Test)에 대한 심화된 결과를 쉽고 빠르게 파악하십시오. 차세대 MXO 기술에 기반한 MXO 3 오실로스코프는 작은 크기에서 빠르고 정확한 측정 기능을 제공합니다.

세계 최고 수준의 초당 최대 450만 파형의 신호 획득 속도와 최대 99%의 실시간 신호 캡처로 더 많은 신호 정보를 즉시 확인할 수 있습니다.

12비트 ADC 해상도, 향상된 18비트 HD 모드, 고급 디지털 트리거링, 125 Mpoint의 표준 메모리를 통해 어떤 샘플 속도에서도 선명하고 확실하게 모든 상세 정보를 캡처할 수 있습니다.

활용성을 유지하면서 공간을 절약할 수 있습니다. MXO 3 오실로스코프의 모든 모델은 선명한 11.6인치 Full HD 디스플레이를 제공하며, 5U 사이즈 랙에 완벽한 통합이 가능합니다.

타임 도메인 및 주파수 도메인 디버깅과 테스트에서의 우수한 성능과 함께

​

기능 및 장점

​

빠른속도

더 자세한 신호 정보와 세밀한 변화를 즉시 확인

- 초당 450만 회 이상의 신호 획득 성능

- 최대 99 % 실시간 캡처

- 하드웨어 가속으로 연산(Math), 존 트리거링 등의 기능을 지원

- 50,000 FFTs/s의 성능으로 상용 제품 중 가장 빠른 스펙트럼 측정 구현.

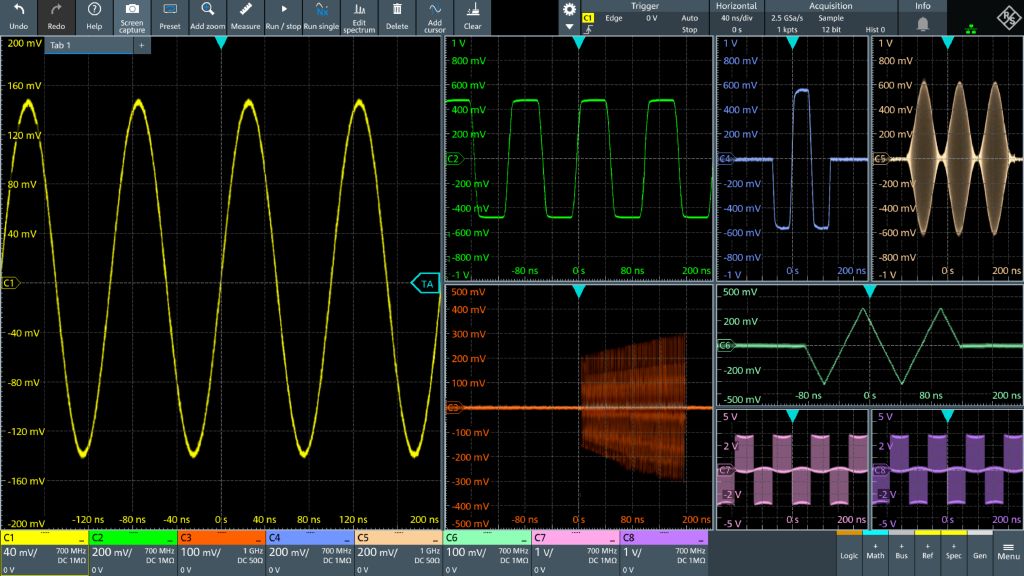

전체 8채널을 통해 확인 가능한 신호의 모든 디테일





정밀성

아무 것도 놓치지 마세요

- 모든 샘플 레이트에서 성능 저하 없이 높은 수직 분해능을 달성하는 12비트 ADC

- 18비트 아키텍처로 동작하는 HD 모드

- 저노이즈: 1 MΩ 및 50 Ω에서 50 μV RMS 미만의 노이즈

- 1 mV/div 및 100 MHz 대역폭에서의 경로

- 상용 제품 중 최대 오프셋 제공: 50 Ω 및 1 MΩ 경로에서 1 mV/div 설정 시 ±3 V에 달하는 오프셋

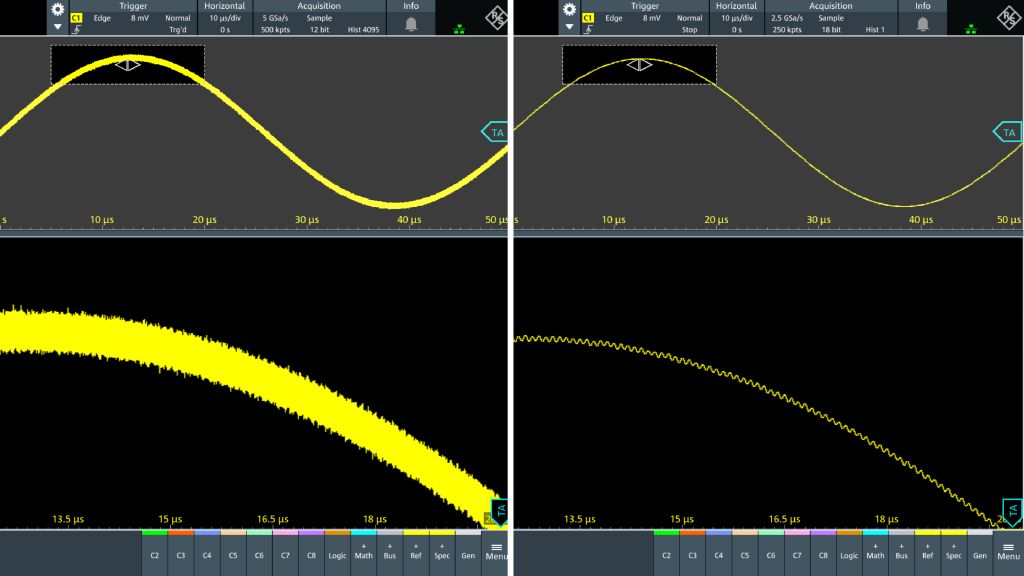

일반적 수직 분해능(왼쪽)과 18비트 HD 모드(오른쪽) 비교





​

초소형 크기

놀랄 만큼 작은 크기에서 제공하는 탁월한 측정 기능

- 5U 사이즈에 불과한 작은 설치 면적

- 작은 크기로 많은 기능 제공

- 선명한 대형 11.6" Full HD 디스플레이 적용

​

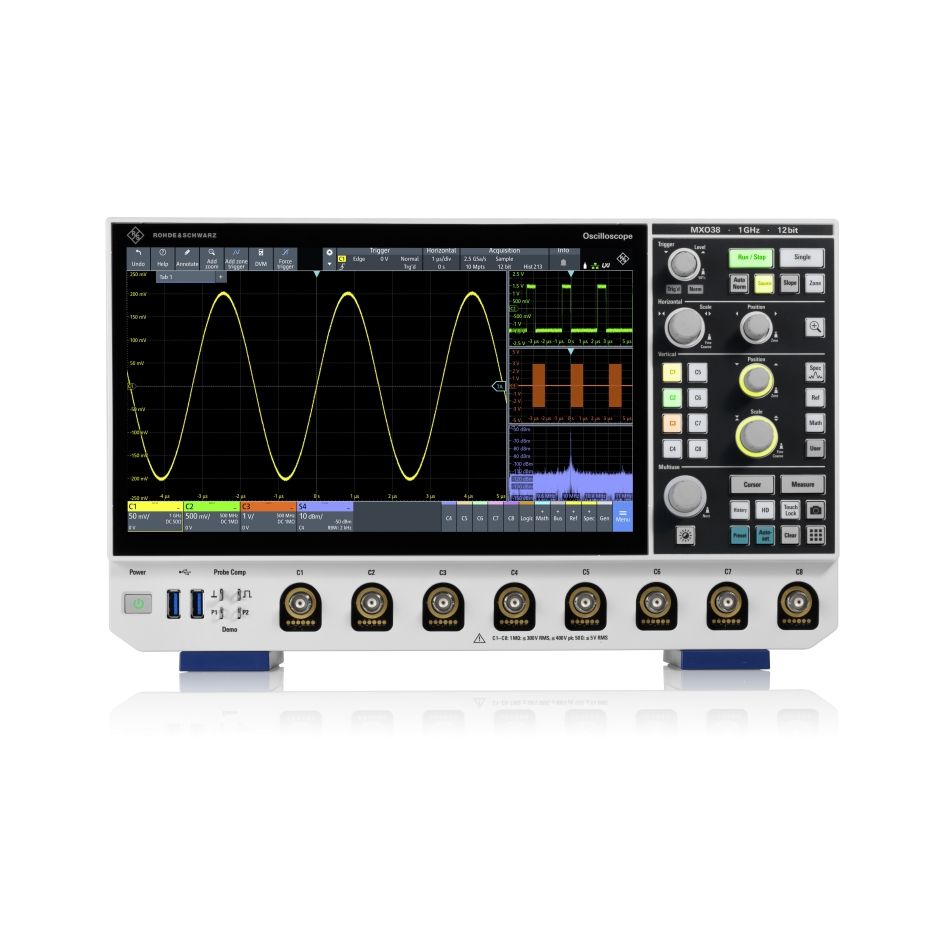

11.6" Full HD 대형 디스플레이를 장착한 초소형 디자인의 측정 장비



​

모든 디테일을 완성하는 트리거

...고정밀 디지털 트리거 적용

- 최소 0.0001의 수직 분해능을 제공하는 높은 트리거 민감도

- 조절 가능 트리거 히스테리시스

- 세계에서 가장 빠른 21 ns 미만의 트리거 재동작 간격

- 아날로그, 스펙트럼 및 연산(Math)에서 존 트리거 지원

- 1 ps에 불과한 동급 최고의 트리거 지터

​

HD 디지털 트리거를 적용하는 유연한 트리거링 ​



스펙트럼

빠르고 정밀한 주파수 도메인 측정

- 일반적인 방식의 RF 컨트롤: CF/스팬 또는 시작/정지 및 RBW

- 최대 50,000 FFT/s

- 독립적 시간 및 주파수 도메인 설정

- 효과적인 고조파 측정 및 EMI 디버깅을 위한 프리런

빠르고 정밀한 주파수 도메인 측정 ​

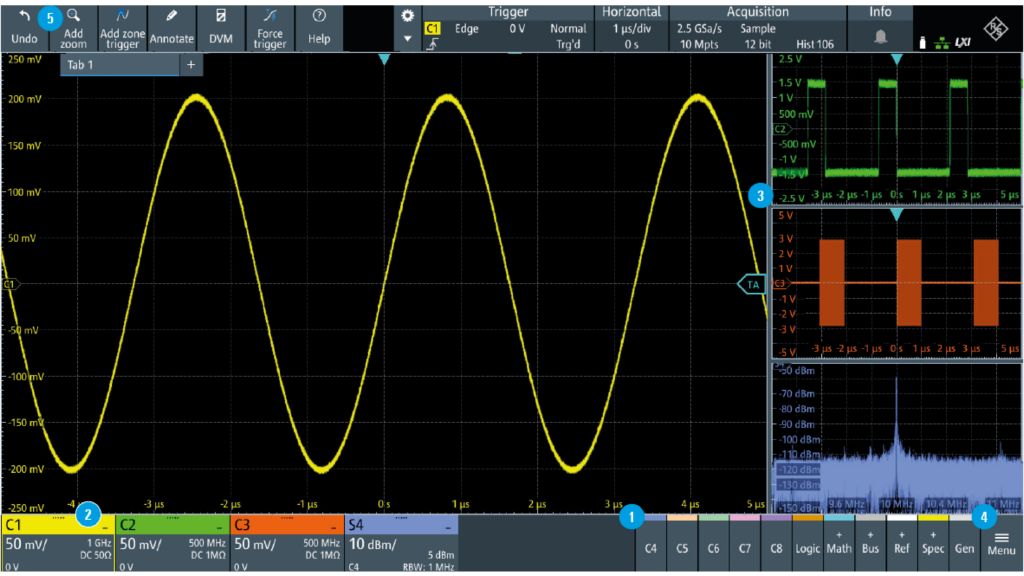

뛰어난 사용자 경험

뛰어난 사용 편의성을 제공하여 생산성을 높이도록 설계되었습니다

- 탭하여 소스 및 기타 기능을 활성화하십시오

- SmartGrid를 이용한 드래그 앤 드롭으로 디스플레이 레이아웃을 빠르게 사용자 정의할 수 있습니다.

- 슬라이더를 사용하여 그리드와 결과 표 경계 조정

- 메인 메뉴를 사용하여 모든 설정을 쉽게 탐색

- 사용자 정의 가능 툴바로 중요 도구에 빠르게 액세스

​

빠르게 적응할 수 있는 사용이 편한 R&S®MXO3 오실로스코프

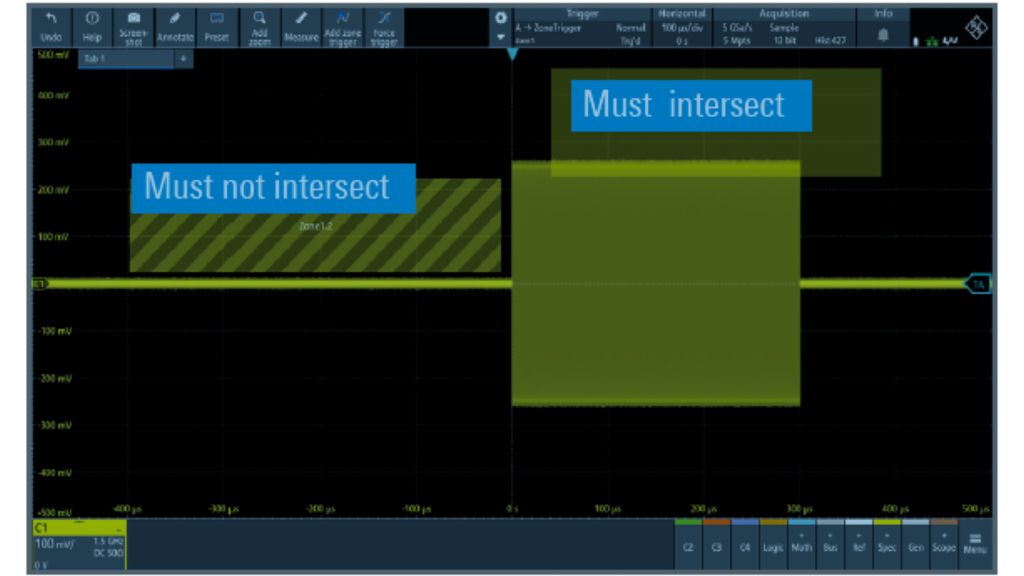

존 트리거

존 트리거로 무한한 오실로스코프 트리거 유형을 이용하십시오

- Draw to Trigger 기능으로 고도로 개별화된 트리거를 사용하십시오

- 주파수 도메인에서 트리거

- math 파형에서 트리거

​

트리거 유형에 제약되지 않는 존 트리거 기능



​

대용량 획득 메모리

대용량 메모리에서도 빠른 응답 속도를 유지하는 오실로스코프

- 채널당 125 Mpoint의 표준 메모리

- 채널당 500 Mpoint까지 메모리 확장 가능(옵션)

- 독립적 샘플 레이트, 레코드 길이 및 시간축 설정

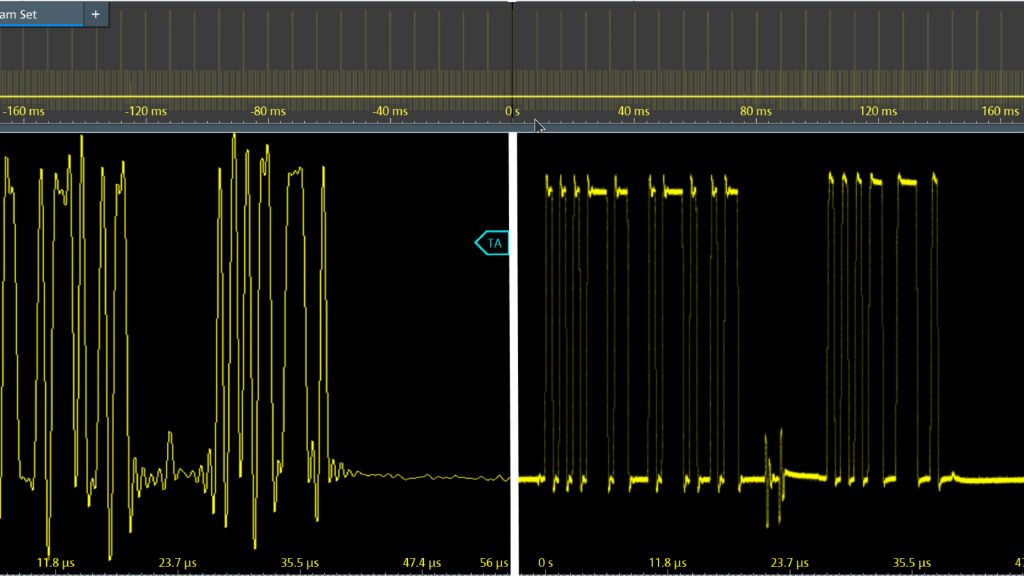

장기간 캡처 시 느린(왼쪽) vs. 빠른(오른쪽) 샘플 레이트 비교





​

사용 가능한 모델

모델명	대역폭	샘플 레이트	최대 메모리 크기	MSO 옵션
MXO34	100 MHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
MXO38	100 MHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
MXO34-100	100 MHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
MXO38-100	100 MHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
MXO34-200	200 MHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
MXO38-200	200 MHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
MXO34-350	350 MHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
MXO38-350	350 MHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
MXO34-500	500 MHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
MXO38-500	500 MHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
MXO34-1000	1 GHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
MXO38-1000	1 GHz	5 GSa/s	500 Mpts/채널	16개 디지털 채널
