로이엔텍 / MXO 오실로스코프를 이용한 전기차 전력변환 검증 - Part 1. Power Quality 분석



안녕하세요! 이번 포스팅에서는 MXO 오실로스코프를 이용한 전력 품질 (Power Quality) 분석 옵션에 대해 소개해드리겠습니다.

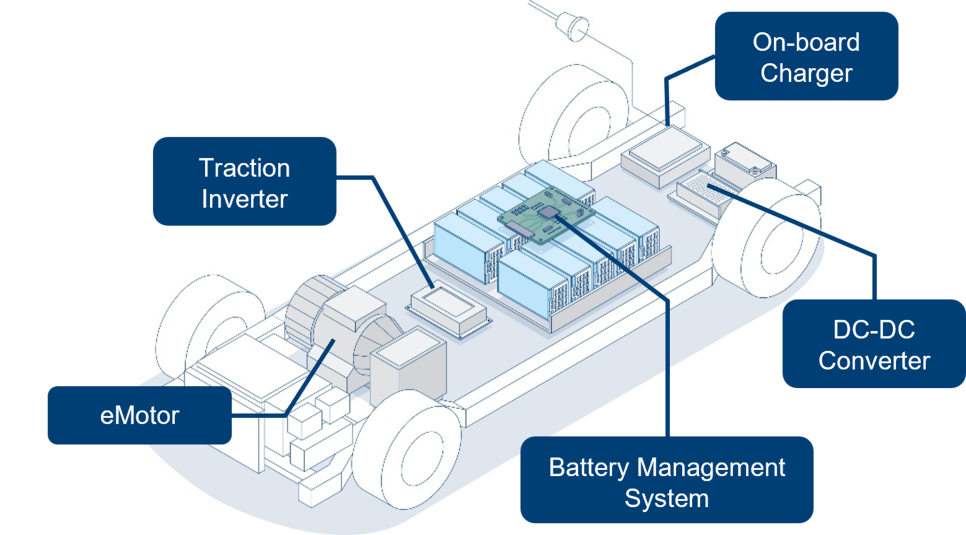

그림1) 전기 자동차의 전력 장치



전기 자동차의 주요 부품인 AC-DC 컨버터, 또는 다른 어플리케이션에서 사용되는 전력 변환기는 성능, 효율성, 안정성이 필수적입니다. 드라이브트레인의 성능과 효율성을 확보되지 않으면 전력 품질 저하로 장비 손상, 에너지 비용 증가, 수명 단축 등의 문제가 발생합니다. 전압 및 전류 파형을 실시간으로 파악할 수 있는 MXO 오실로스코프는 전기차 드라이브트레인의 측정을 위한 필수적인 테스트 툴입니다.







그림2) R&S MXO 오실로스코프를 이용한 전력 품질 측정 예시



MXO 오실로스코프에서 제공하는 전력 분석 (R&S®MXO-K31) 옵션을 사용하면 전력 품질을 손쉽게 측정하고 최대 3쌍의 전압 및 전류 소스를 동시에 분석할 수 있습니다. K-31 옵션은 피상전력(S), 유효전력(P), 무효전력(Q), 역률 (PF)의 산출에 필요한 수작업과 번거로운 계산을 자동화하여 사용자의 부담을 줄여줍니다.

​

그림3) R&S MXO 오실로스코프의 전력 분석 옵션



지금부터 MXO 오실로스코프를 사용한 전력 품질 분석을 위한 핵심 설정 세 가지인 기본 설정, 게이트 설정, 디스플레이 설정에 대해 설명하겠습니다. 각 설정의 기능과 구성 방법을 순서대로 안내드리겠습니다.

​



기본 설정

​

‘Setup’ 탭에서는 전압 및 전류의 입력 소스와 기본 주파수를 선택하여, 통계처리 기능을 활성화합니다. ‘Fund. frequency’ 탭에서는 소스 신호의 입력 주파수를 선택할 수 있습니다. (예를 들어 계통 전압의 기본 주파수를 60 Hz 또는 50 Hz로 설정하거나 자동 선택 옵션을 사용할 수 있습니다.)

그림4) MXO 기본 설정



게이트 설정

​

MXO 오실로스코프는 면밀한 분석을 위해 게이트 설정 기능을 제공하며, 이를 통해 사이클 RMS, 사이클 크레스트 팩터, 위상, 역률 등 핵심 파라미터를 정확하게 측정합니다. 이러한 측정은 단일 주기 또는 사용자가 지정한 시간 및 구간의 파형을 기준으로 전력 분석을 수행합니다.

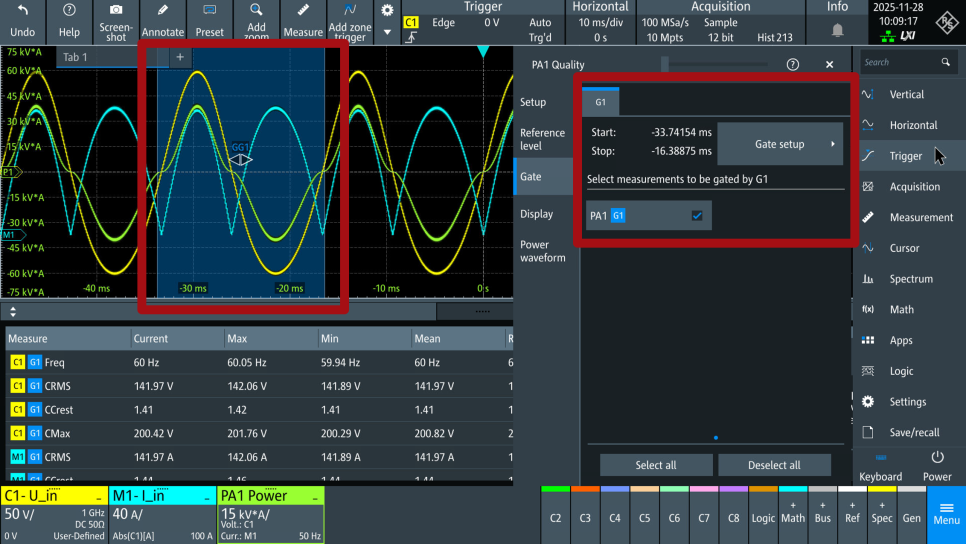

그림5) MXO 게이트 설정





디스플레이 설정

​

디스플레이 설정에서는 표시할 전력 품질 측정 항목을 선택합니다. 이를 통해 통계에 포함할 측정 항목만 선별하여 표시할 수 있습니다.

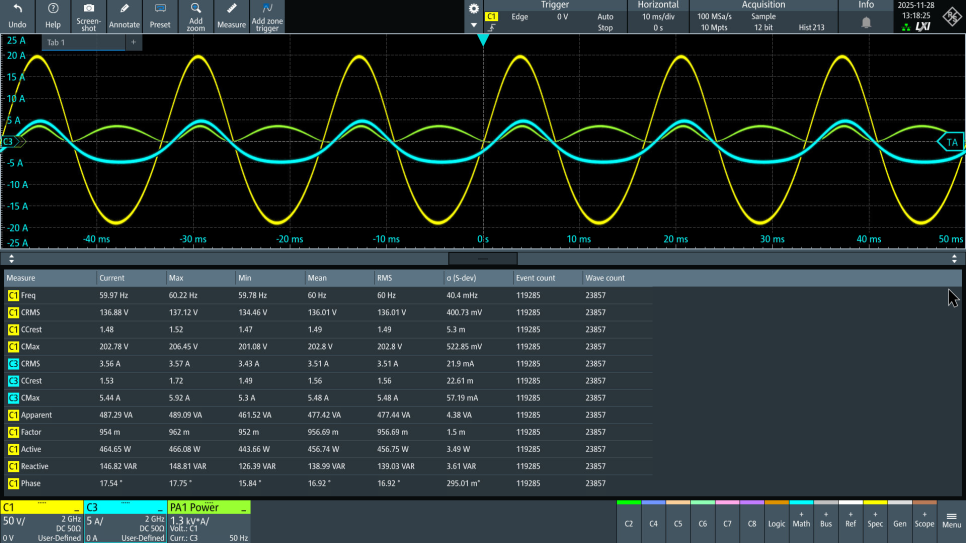

그림6) MXO 디스플레이 설정





전기차용 전력 변환기 최적화를 위해서는 높은 수준의 전력 분석 기능부터 단상. 3상 겸용 분석까지 다양한 테스트 방식이 필요합니다. 이러한 요구를 충족하기 위해 MXO-K31 옵션은 강력한 전력 품질 분석을 제공하여, 전기차 전력 변환기의 성능 검증과 신뢰성 확보에 필수적인 정확한 결과를 제공합니다. 로데슈바르즈의 MXO오실로스코프를 활용하여 전력 분석의 신뢰성과 효율성을 높여보시길 바랍니다.

​

​

이상과 같이 전력 품질 분석에 대한 다양한 설정 방법을 소개해 드렸습니다.

MXO 오실로스코프를 이용한 전력 품질 측정 과정을 동영상으로 쉽게 보시려면 아래 링크를 통해 확인해보시기 바랍니다.









작성자 : 로데슈바르즈코리아 기술지원팀
