[장비 리뷰] 경제성과 성능의 완벽한 조화: 벡터 네트워크 분석기 R&S®ZNLE 소개

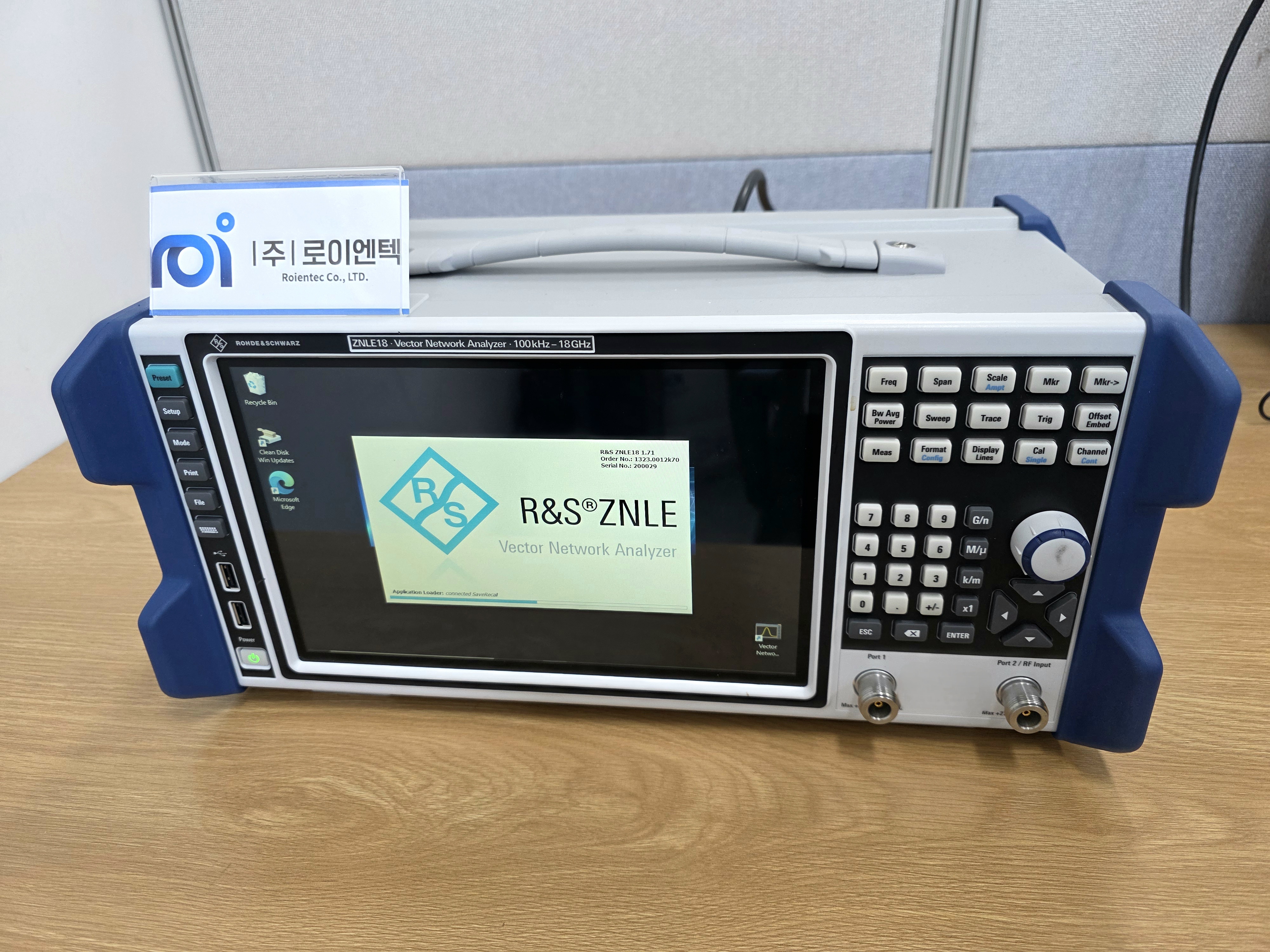

안녕하세요! 오늘은 고가의 정밀 계측기 시장에서 '가성비'와 '성능'이라는 두 마리 토끼를 모두 잡은 제품을 소개해드리려고 합니다. 바로 로데슈바르즈(Rohde & Schwarz)의 R&S®ZNLE 벡터 네트워크 분석기(VNA)입니다.

대학 연구실, 서비스 센터, 그리고 생산 라인까지—복잡한 설정 없이 빠르고 정확한 측정이 필요한 곳에 최적화된 이 장비의 매력을 지금부터 살펴볼까요?



1. R&S®ZNLE: "VNA as easy as ABC"

R&S®ZNLE는 **'초보자도 쉽게 사용할 수 있는 경제적인 VNA'**를 표방합니다. 2포트 벡터 네트워크 분석기로서, S-파라미터(S11, S21, S12, S22) 측정을 가장 직관적이고 효율적으로 수행할 수 있도록 설계되었습니다.

2. 주요 핵심 장점 (Key Features)

• 컴팩트한 사이즈: 실험실 벤치 공간을 적게 차지하며, 무게가 가벼워 이동이 잦은 현장 점검용으로도 훌륭합니다.

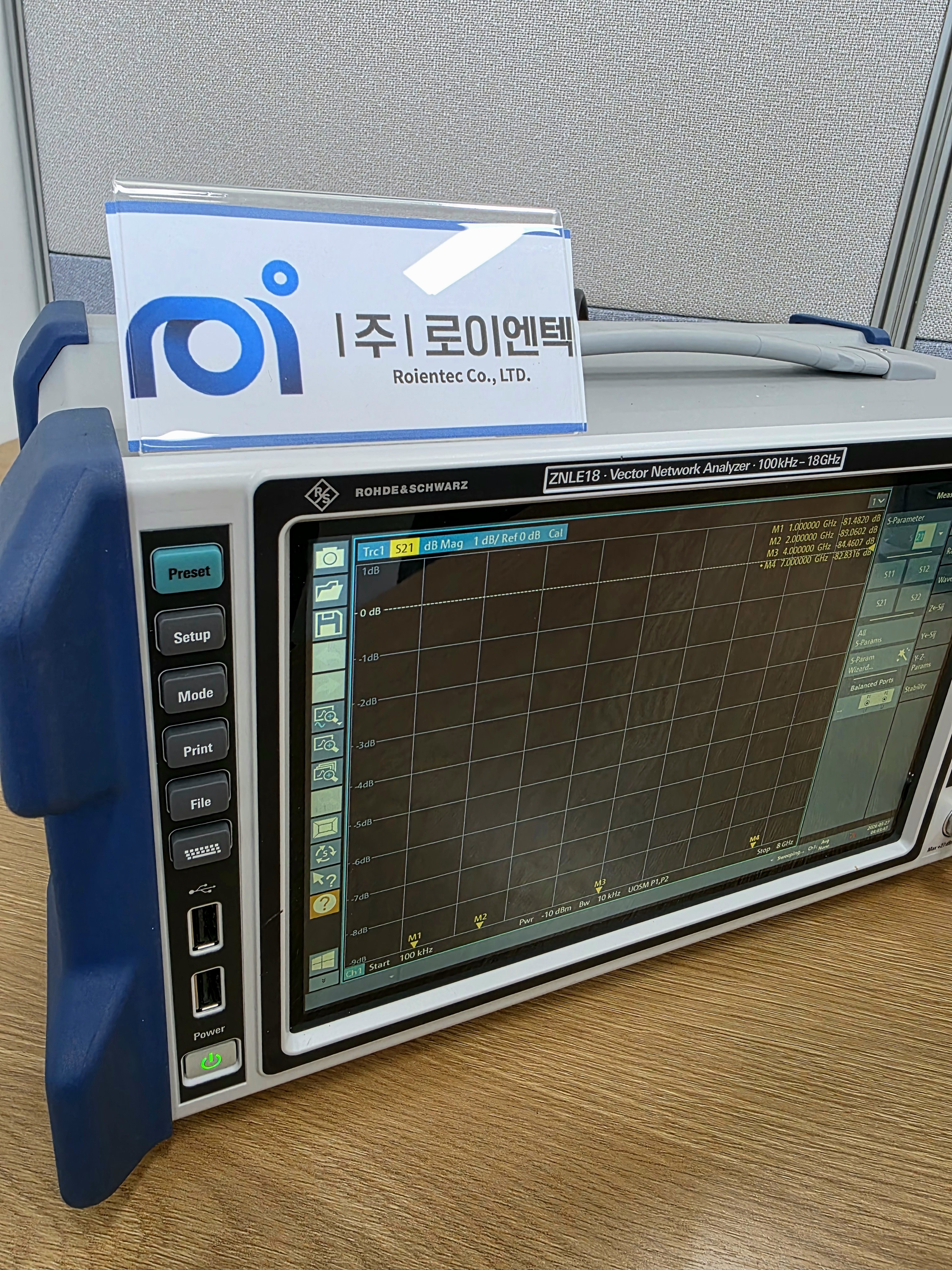

• 압도적인 디스플레이: 10.1인치의 대형 멀티 터치스크린을 탑재하여 스마트폰처럼 직관적인 조작이 가능합니다.
• 빠른 측정 속도: 201개 포인트 측정 시 약 9.6ms(100kHz IFBW 기준)의 빠른 속도를 자랑하여 생산성을 극대화합니다.
• 우수한 하드웨어 성능: 미드레인지급 성능인 최대 120dB(typ.)의 다이내믹 레인지를 제공하여 정밀한 필터 및 안테나 측정이 가능합니다.

3. 주요 기술 사양 (Specifications)

항목	상세 내용
모델명	R&S®ZNLE (Vector Network Analyzer)
주파수 범위	100 kHz ~ 3 GHz / 4.5 GHz / 6 GHz / 14 GHz / 18 GHz / 20 GHz
포트 수	2포트 (N-type 암커넥터)
다이내믹 레인지	최대 120 dB (typ.)
출력 레벨 범위	-10 dBm ~ 0 dBm (typ.)
IF 대역폭	1 Hz ~ 500 kHz
운영 체제	Windows 10 기반

​

4. 주요 소프트웨어 측정 옵션

ZNLE는 사용자의 필요에 따라 기능을 확장할 수 있는 다양한 소프트웨어 옵션을 제공합니다.

1. Time Domain Analysis (R&S®ZNLE-K2):
   • 시간 영역 분석을 통해 필터나 케이블의 불연속 지점을 확인하고 리플(Ripple)의 원인을 파악할 수 있습니다.
2. Distance-to-Fault (R&S®ZNLE-K3):
   • 케이블 설치 및 유지보수 시 필수적인 옵션으로, 케이블의 결함 위치를 미터(m) 단위로 정확히 찾아냅니다.
3. Spectrum Analysis (R&S®ZNL-K1):
   • 참고: ZNLE 하드웨어 구성에 따라 ZNL 시리즈의 일부 분석 기능을 활용하여 간단한 스펙트럼 확인이 가능할 수 있습니다.
4. Calibration Units 지원:
   • 자동 교정 유닛(Calibration Unit)을 연결하면 복잡한 수동 교정 절차 없이 한 번의 클릭으로 정밀한 교정이 완료됩니다.

5. 추천 활용 분야

• 교육 및 연구: 직관적인 인터페이스로 학생들의 RF 기초 실습에 적합합니다.
• 생산 및 제조: 빠른 측정 속도와 합리적인 도입 비용으로 대량 생산 라인 구축에 유리합니다.
• 서비스 및 수미: 안테나 튜닝, 케이블 점검 등 현장에서의 빠른 진단에 최적입니다.

6. 총평

R&S®ZNLE는 로데슈바르즈의 검증된 VNA 기술력을 유지하면서도, 불필요한 비용을 줄여 경제성을 극대화한 장비입니다. 20GHz 대역까지 지원하게 되면서 5G 및 고주파수 부품 측정에서도 강력한 경쟁력을 갖추게 되었습니다.





Product	Description
ZNLE3	Vector-Network Analyzer, 2 ports 1 MHz to 3 GHz, N(f) connectors
ZNLE3-COM	Promotional package for channel partners. ​ Consists of: ZNLE3 with options: - ZNLE-B100 plus the following accessory: - ZN-Z135 (Variant .03) ​ The articles have 4 years warranty and manufacturer calibration coverage on repair
ZNLE3-P1	Vector Network Analyzer R&S®ZNLE3 ​ Contains serialized products: R&S®ZNLE3 1323.0012K53 ​ consisting of: - Base R&S®ZNLE3 model, 1MHz - 3GHz
ZNLE4	Vector-Network Analyzer, 2 ports 1 MHz to 4.5 GHz, N(f) connectors
ZNLE6	Vector-Network Analyzer, 2 ports 1 MHz to 6 GHz, N(f) connectors
ZNLE6-COM	Promotional package for channel partners. ​ Consists of: ZNLE6 with options: - ZNLE-B100 plus the following accessory: - ZN-Z135 (Variant .03) ​ The articles have 4 years warranty and manufacturer calibration coverage on repair
ZNLE6-P2	Vector Network Analyzer R&S®ZNLE6 ​ Contains serialized products: R&S®ZNLE6 1323.0012K56 ​ consisting of: - Base R&S®ZNLE6 model, 1MHz - 6GHz
ZNLE14	Vector-Network Analyzer, 2 ports 1 MHz to 14 GHz, N(f) connectors
ZNLE18	Vector-Network Analyzer, 2 ports 1 MHz to 18 GHz (up to 20 GHz in overrange), N(f) connectors
ZNLE-B100	Extension of the lower end of the frequency range to 100 kHz

​

추가로 궁금하신 모델의 견적이나, 특정 옵션의 데모 사용이 필요하시면 언제든 문의해 주세요!

​

*로이엔텍은 로데슈바르즈코리아 공식대리점입니다.

​

​
