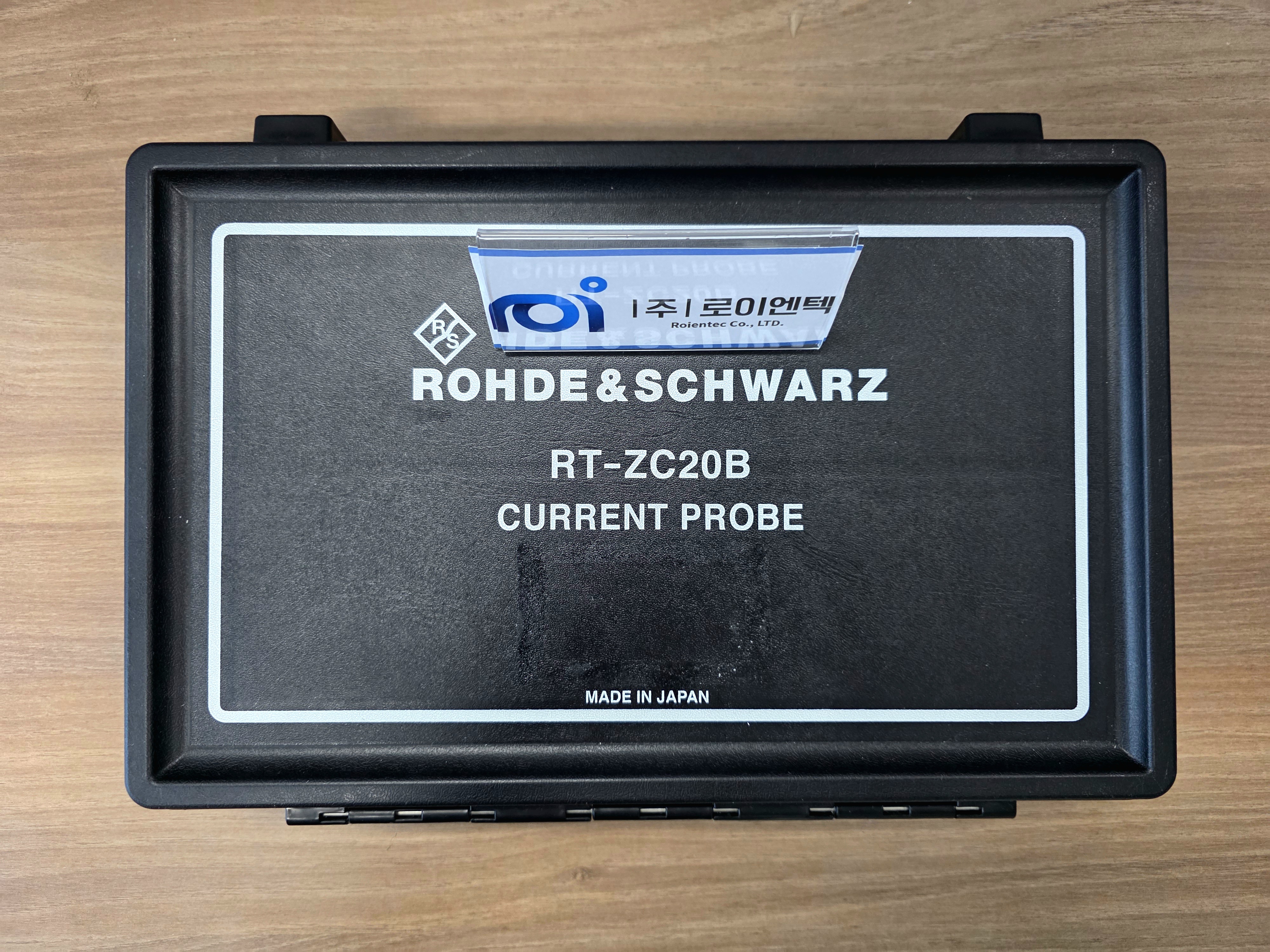

RT-ZC20B 전류프로브 Current probe 30A 100Mhz 오실로스코프용 로데슈바르즈 R&S ROHDE SCHWARZ / 중고 매입 렌탈 매매

제품 개요

ROHDE & SCHWARZ의 RT‑ZC20B 전류 프로브는 전기 회로를 분리하지 않고도 직류(DC) 및 교류(AC) 전류를 측정할 수 있는 비침습 방식의 전류 프로브입니다.

이 프로브는 특히 오실로스코프와 직접 연결해 실시간 전류 파형을 분석하는 데 유용하며, 정밀도와 응답 속도 면에서 우수한 성능을 제공합니다.

​

주요 특징 및 사양

항목	내용
대역폭 (Bandwidth)	DC ~ 100 MHz
최대 전류	30 A (RMS 기준)
출력 감도 (Sensitivity)	0.1 V/A
커넥터 타입	BNC (로데슈바르즈 인터페이스)
측정부 클램프 크기 / 최대 허용 도체 직경	약 5 mm (또는 비슷한 스펙)
상승 시간 (Rise Time)	약 3.5 ns
전파 지연 (Propagation Delay)	약 14.8 ns (데이터시트 기준)
작동 온도 범위	0 ~ 40 ℃ (저장 시에는 ‑10 ~ 50 ℃)
규격 준수	IEC/EN 61010‑31 등 안전 규격

추가로, 본 프로브는 Rohde & Schwarz의 Probe Interface를 채용하여, 호환 가능한 오실로스코프와 직접 연결 시 전원을 따로 공급할 필요 없이 동작이 가능합니다.

또한 과도한 입력에 대비한 보호 기능을 내장하고 있어 자가 발열 등의 위험을 줄일 수 있습니다.

​

장점과 활용 포인트

1. 비침습 측정 (Non‑invasive measurement)

전류 선로를 끊거나 회로를 변형하지 않고도 클램프 방식으로 전류를 측정할 수 있어, 신호 간섭이나 회로 손상 위험이 낮습니다.

​

2. 넓은 대역폭

DC부터 100MHz까지를 지원하므로 고속 스위칭 회로나 전력 전자 회로의 파형 해석에도 적합합니다.

​

3. 호환성

Rohde & Schwarz의 RTM, RTA, RTE, RTO 시리즈 등 여러 오실로스코프 라인업과 호환되며, 소프트웨어 제어가 가능합니다.

​

4. 정밀도

출력 감도 0.1 V/A 수준으로 전류 변화에 민감하게 반응 가능하며, 상승 시간도 짧아 빠른 변화 신호도 잡아낼 수 있습니다.

​

5. 안전성 및 보호 기능

과입력 보호 기능이 있어 입력 전류이 과도할 때 프로브 내부가 손상되는 것을 방지할 수 있으며 자가 발열에 대한 우려를 줄여줍니다.

​

사용 시 유의사항 및 팁

• 클램프 개방 상태에서는 절연 특성이 떨어지므로, 반드시 클램프가 꼭 닫힌 상태에서 측정하세요.
• 측정 도체(선)의 위치나 클램프 중심 정렬 정도에 따라 측정 정확도가 달라질 수 있으므로 가능한 중앙 정렬이 좋습니다.
• 오실로스코프 측정 설정(입력 임피던스, 필터 유무 등)에 따라 파형 왜곡 가능성이 있으므로, 보정(calibration) 값도 같이 확인하는 것이 좋습니다.
• 본 프로브는 대체로 고가 장비이므로 취급 및 보관 시 충격, 먼지, 습기 등에 주의해야 합니다.
• 장시간 고전류 측정 시 내부 발열 가능성이 있으니 간헐 측정 또는 열 관리가 가능하도록 해야 합니다.

​

​

모델	대역폭	최대 측정 전류 (RMS)	감도 (V/A)	입구 크기 (Jaw)	전원 방식	특징/비고
RT‑ZC02	20 kHz	±2000 A / ±200 A	0.001 / 0.01	32 mm	배터리 전원 (BNC 포맷)	매우 대전류 측정용, 저주파용)
RT‑ZC03	100 kHz	30 A	0.1	25 mm	배터리 전원 (BNC 포맷)	저주파, 소형 시스템용
RT‑ZC05B	2 MHz	500 A	0.01	20 mm	R&S 프로브 인터페이스 (자동 전원)	중전류, 중저주파용
RT‑ZC10 / ZC10B	10 MHz	150 A	0.01	20 mm	RT‑ZA13 외부 전원 필요(ZC10), 또는 R&S 인터페이스(ZC10B)	전력 기기 계측 등에 적합
RT‑ZC15B	50 MHz	30 A	0.1	5 mm	R&S 프로브 인터페이스	비교적 고속, 저전류 측정에 최적
RT‑ZC20 / ZC20B	100 MHz	30 A (RMS)	0.1	5 mm	RT‑ZA13 전원 (ZC20), R&S 인터페이스(ZC20B)	고속 신호 측정용
RT‑ZC30	120 MHz	5 A	1	5 mm	RT‑ZA13 외부 전원	오직 고속, 저전류 측정 전용
RT‑ZC31	120 MHz	30 A / 5 A / 0.5 A	0.1 / 1 / 10	5 mm	RT‑ZA13 외부 전원	ZC30 대비 다중 감도 모드 제공

*로이엔텍은 로데슈바르즈코리아 공식대리점입니다.

​
