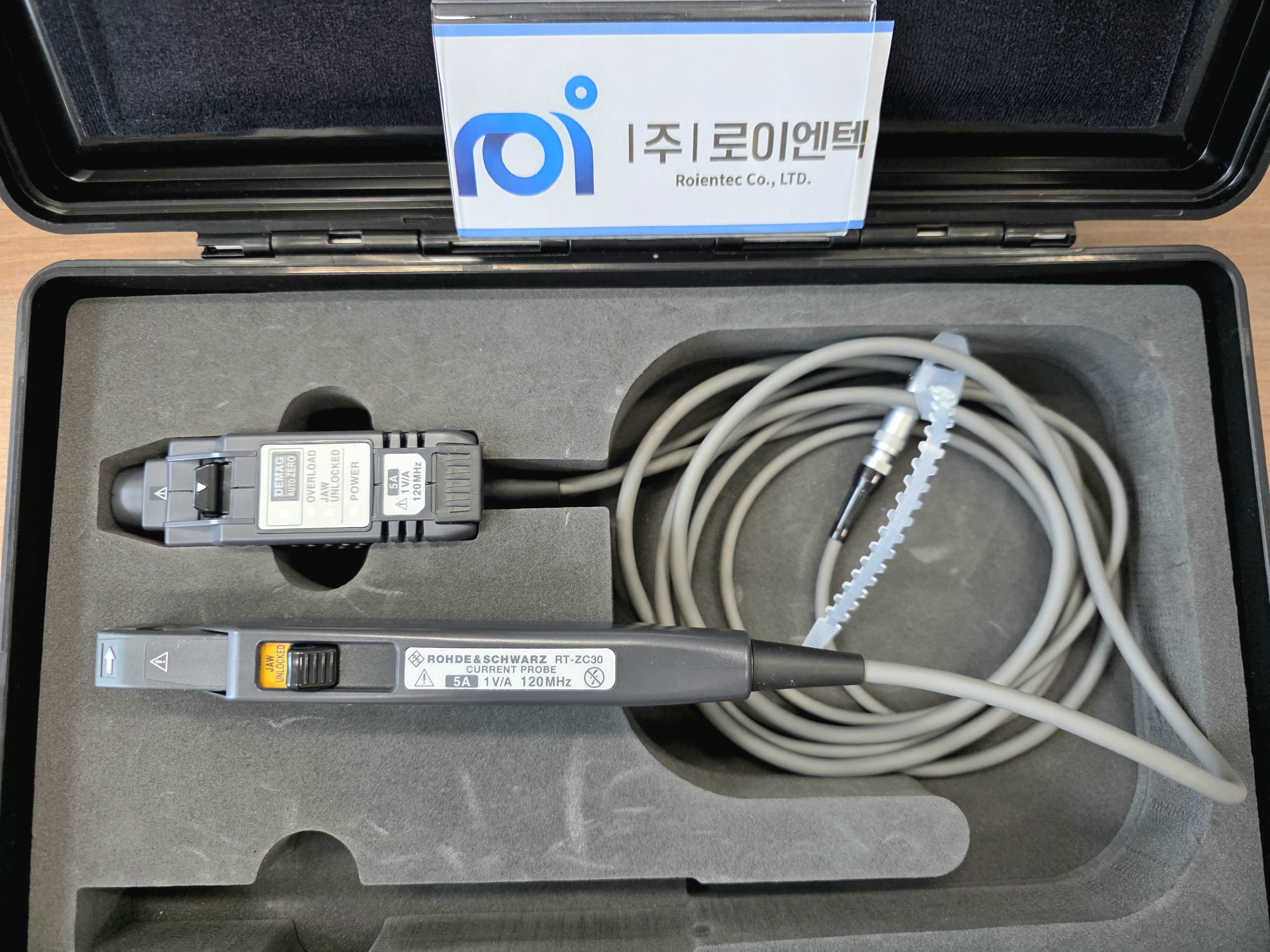

ROHDE & SCHWARZ RT-ZC30 전류프로브는 최대 5A까지 DC 및 AC 전류를 비침습적으로 측정할 수 있는 고성능 전류프로브로, 오실로스코프에서 고속·저전류 신호 분석에 최적화된 제품입니다.
제품 성능 및 특징
- 최대 120 MHz의 대역폭을 지원하여 고주파 신호까지 정확하게 측정 가능.
- 5A(RMS)까지 전류를 측정 가능하며, 1V/A의 감도(V/A).
- 2.9ns의 상승 시간(Rise time) 및 DC~120MHz의 주파수 응답 특성 보유.
- DC와 AC 모두 Non-Intrusive(비침습) 방식 측정, 강건한(robust) 설계와 쉬운 동작.
- 제로(Zero) 조정 및 탈자(Degauss) 기능 탑재.
- BNC 커넥터, RT-ZA13 외부 전원 공급(±12V DC) 필요.
제품 사양(요약)
|
항목
|
사양
|
|
대역폭
|
DC ~ 120 MHz
|
|
최대 측정 전류
|
5 A (RMS)
|
|
감도
|
1 V/A
|
|
상승 시간
|
2.9 ns
|
|
인터페이스
|
BNC
|
|
전원
|
RT-ZA13 외부 전원 필요
|
|
입구(Jaw) 크기
|
5 mm
|
|
주요 기능
|
제로/탈자/자동 오프셋 보정
|
|
무게
|
0.37 kg
|
지원 가능한 오실로스코프 모델
RT-ZC30은 다음 R&S 오실로스코프 시리즈와 호환됩니다:
- RTC1000 시리즈
- RTB2000 시리즈
- RTM3000 시리즈
- RTA4000 시리즈
- RTE1000 시리즈
- RTO2000 시리즈
- MXO4 , MXO5 시리즈
위 모델들은 R&S 계열이며, BNC 입력 단자를 통해 RT‑ZC30 프로브를 연결할 수 있는 구조를 갖추고 있습니다.
연결 및 사용 시 고려 사항
- 프로브의 출력 (1 V/A) 은 오실로스코프의 입력 범위 (예: ±5V, ±1V 등) 와 일치하도록 설정해야 합니다.
- 오실로스코프 쪽 채널 설정 (감도, 감쇠, 입력 임피던스 등)을 프로브 특성에 맞게 조정해야 합니다.
- 보정 (calibration) 또는 프로브 보상 기능이 있는 경우, 사용 전에 제로 조정 / 보상 보정 작업을 수행해야 합니다.
- 클램프 헤드를 정확히 닫고 잠근 상태인지 확인해야 하며, 잠금되지 않으면 오차 또는 오류 감지가 가능할 수 있습니다.
- 전원 ±12 V 공급이 필요한데, 오실로스코프 자체에 프로브 전원 공급 기능이 없는 경우 별도 전원 장치를 사용해야 합니다. (외부전원 RT-ZA13)
- 고주파 측정 시 케이블 길이, 접지 루프, 외부 노이즈 영향 등을 주의해야 합니다.
추천 활용 분야
- 스위칭 전원, 소형 모터, 인덕터 등 고속 스위칭 회로나 저전류 신호 분석이 필요한 전력전자, 전장, 임베디드 전자회로 계측에 적합.
|
모델
|
대역폭
|
최대 측정 전류 (RMS)
|
감도 (V/A)
|
입구 크기 (Jaw)
|
전원 방식
|
특징/비고
|
|
RT‑ZC02
|
20 kHz
|
±2000 A / ±200 A
|
0.001 / 0.01
|
32 mm
|
배터리 전원 (BNC 포맷)
|
매우 대전류 측정용, 저주파용)
|
|
RT‑ZC03
|
100 kHz
|
30 A
|
0.1
|
25 mm
|
배터리 전원 (BNC 포맷)
|
저주파, 소형 시스템용
|
|
RT‑ZC05B
|
2 MHz
|
500 A
|
0.01
|
20 mm
|
R&S 프로브 인터페이스 (자동 전원)
|
중전류, 중저주파용
|
|
RT‑ZC10 / ZC10B
|
10 MHz
|
150 A
|
0.01
|
20 mm
|
RT‑ZA13 외부 전원 필요(ZC10), 또는 R&S 인터페이스(ZC10B)
|
전력 기기 계측 등에 적합
|
|
RT‑ZC15B
|
50 MHz
|
30 A
|
0.1
|
5 mm
|
R&S 프로브 인터페이스
|
비교적 고속, 저전류 측정에 최적
|
|
RT‑ZC20 / ZC20B
|
100 MHz
|
30 A (RMS)
|
0.1
|
5 mm
|
RT‑ZA13 전원 (ZC20), R&S 인터페이스(ZC20B)
|
고속 신호 측정용
|
|
RT‑ZC30
|
120 MHz
|
5 A
|
1
|
5 mm
|
RT‑ZA13 외부 전원
|
오직 고속, 저전류 측정 전용
|
|
RT‑ZC31
|
120 MHz
|
30 A / 5 A / 0.5 A
|
0.1 / 1 / 10
|
5 mm
|
RT‑ZA13 외부 전원
|
ZC30 대비 다중 감도 모드 제공
|
