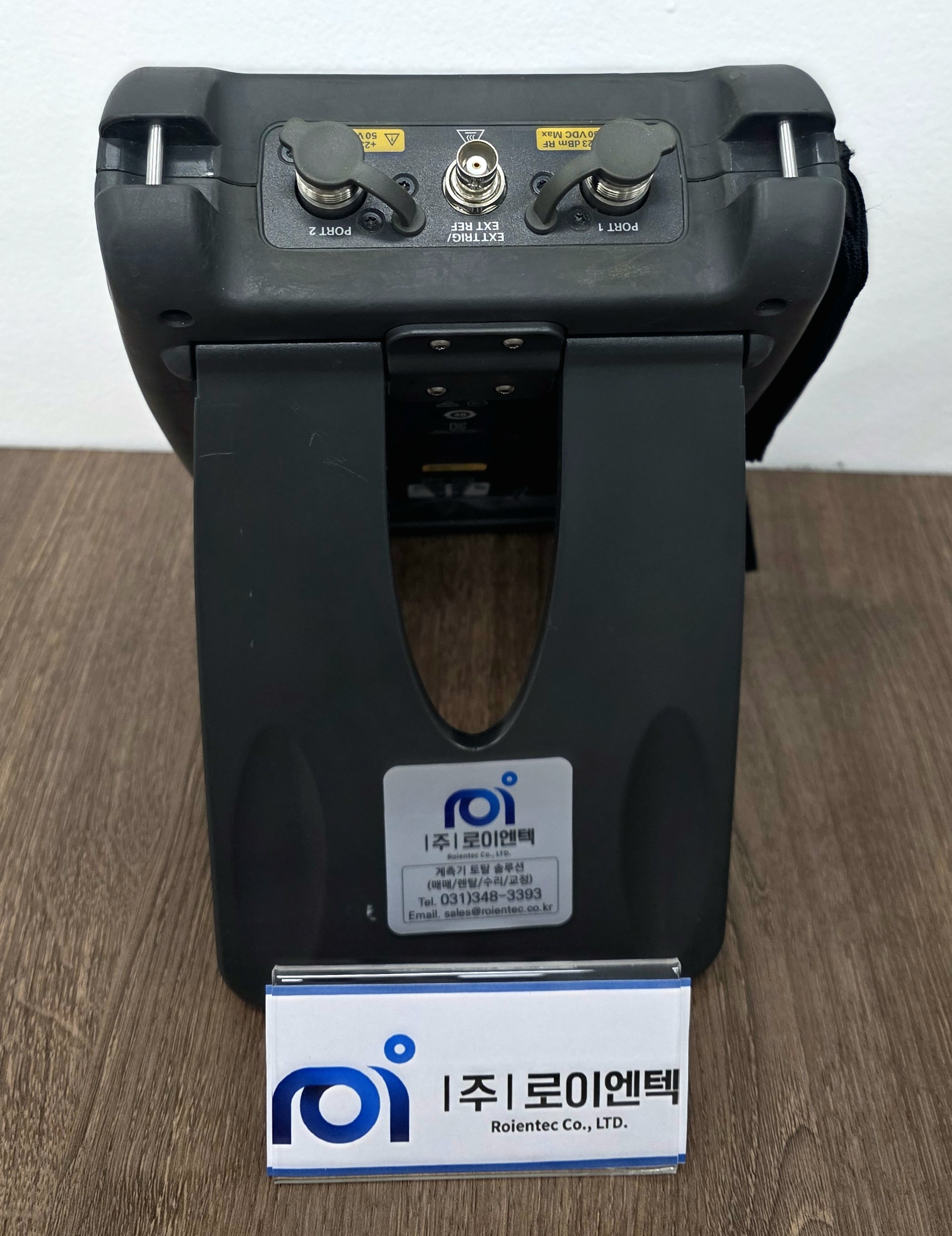

N9923A FieldFox 핸드형 RF 네트웍분석기, 6GHz, 휴대용 VNA 키사이트 Keysight Network analyzer / 중고 매입 렌탈 매매

중고 계측기 N9923A 휴대용 네트워크 아날라이저 Fieldfox 6GHz RF VNA 네트웍분석기 판매 렌탈 매입 수리 애질런트 Agilent





• 2포트 벡터 네트워크 분석기(VNA), 시간 도메인, 벡터 전압계, 케이블 및 안테나 분석기 등의 선택 사양으로 기능 확장
• 단일 연결의 형태로 4개의 S-파라미터(S11, S21, S12, S22)를 모두 동시에 측정하여 시간 절약
• QuickCal, full 2-port unknown thru Cal, TRL로 정확한 테스트 수행
• USB 파워 센서로 평균 및 펄스 파워를 간편하게 측정
• 6.2 lb(2.8 kg)에 불과한 가장 가벼운 핸드형 벡터 네트워크 분석기(VNA)

​

항목	내용
주파수 범위	기본 2 MHz ~ 4 GHz (옵션 104) 또는 2 MHz ~ 6 GHz (옵션 106)
시스템 임피던스	50 Ω (nominal)
다이내믹 레인지 (S21)	최대 100 dB (2 MHz ~ 6 GHz 기준)
Directivity	> 42 dB (보정 포함)
측정 속도 (예: 1001포인트, IFBW=30 kHz)	약 0.365 ms/포인트
출력 전력 범위	High: +5 dBm (nominal) / Low: –40 dBm (nominal)
트레이스 노이즈 (IFBW = 300 Hz)	< 0.01 dB rms
입력 최대 레벨 (Port1/2)	+23 dBm 또는 ±50 V DC
주파수 기준 정확도	±2 ppm, 노후율 ±1 ppm/년, 온도 안정성 ±1 ppm (–10 ℃ ~ +55 ℃)
무게 및 크기	약 2.7 kg (6.0 lb) 포함 배터리, 크기 약 292×188×72 mm
배터리 수명	약 4시간, 현장 교체 가능 배터리 구성
기타 기능	QuickCal 내장 캘리브레이션, GPS 데이터 스탬프, MIL‑PRF‑28800F Class 2 준수 (무팬, 방진 설계)

옵션 사항

​

옵션 번호	기능 설명
010	Time‑domain (TDR/DTF) 측정
030	원격 제어 기능 (Remote control capability)
104	4 GHz RF VNA (기본 구성)
106	6 GHz RF VNA (주파수 확장)
112	QuickCal 기능
122	Full 2‑port S‑parameters (S11, S21, S12, S22 동시 측정)
208	USB 파워 센서 주파수 대응 측정 (frequency vs power)
212	1‑port mixed‑mode S‑parameters
302	외부 USB 파워 센서 지원
305	케이블 및 안테나 분석 기능 (Cable & Antenna Analyzer)
308	Vector Voltmeter (VVM) 기능
330	펄스 측정 기능 (Pulse measurement), 옵션 302 필요

​

• 기본 구성: 옵션 104 또는 106 선택 시 VNA 기능 제공 (4 GHz 또는 6 GHz)
• 측정 확장:

122 (full 2‑port)로 S‑parameter 전체 측정 가능

010으로 시간 영역 분석 (TDR / DTF)

305로 CAT (cable/antenna) 테스트

308 Vector Voltmeter

330 펄스 측정 (옵션 302 함께 필요)

• 편의 기능: QuickCal (112), 원격 조정 (030), 외부 파워 센서 (302, 208)

필요한 측정 목적이나 작업 환경에 따라 적절한 옵션을 선택하여 구성하시면 됩니다. 예를 들어:

• 표준 S‑파라미터 측정 + 현장 캘리브레이션: 104 + 122 + 112
• 펄스 측정 및 파워 센서 사용: 106 + 302 + 208 + 330
• 케이블/안테나 분석 + 원격 제어: 305 + 030 + 기타 옵션 조합

​

​
