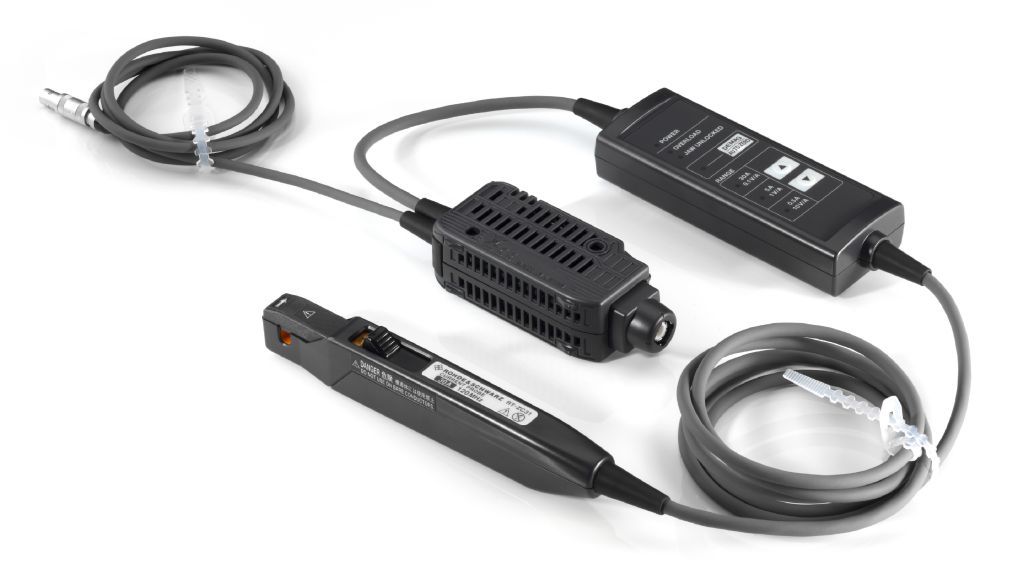

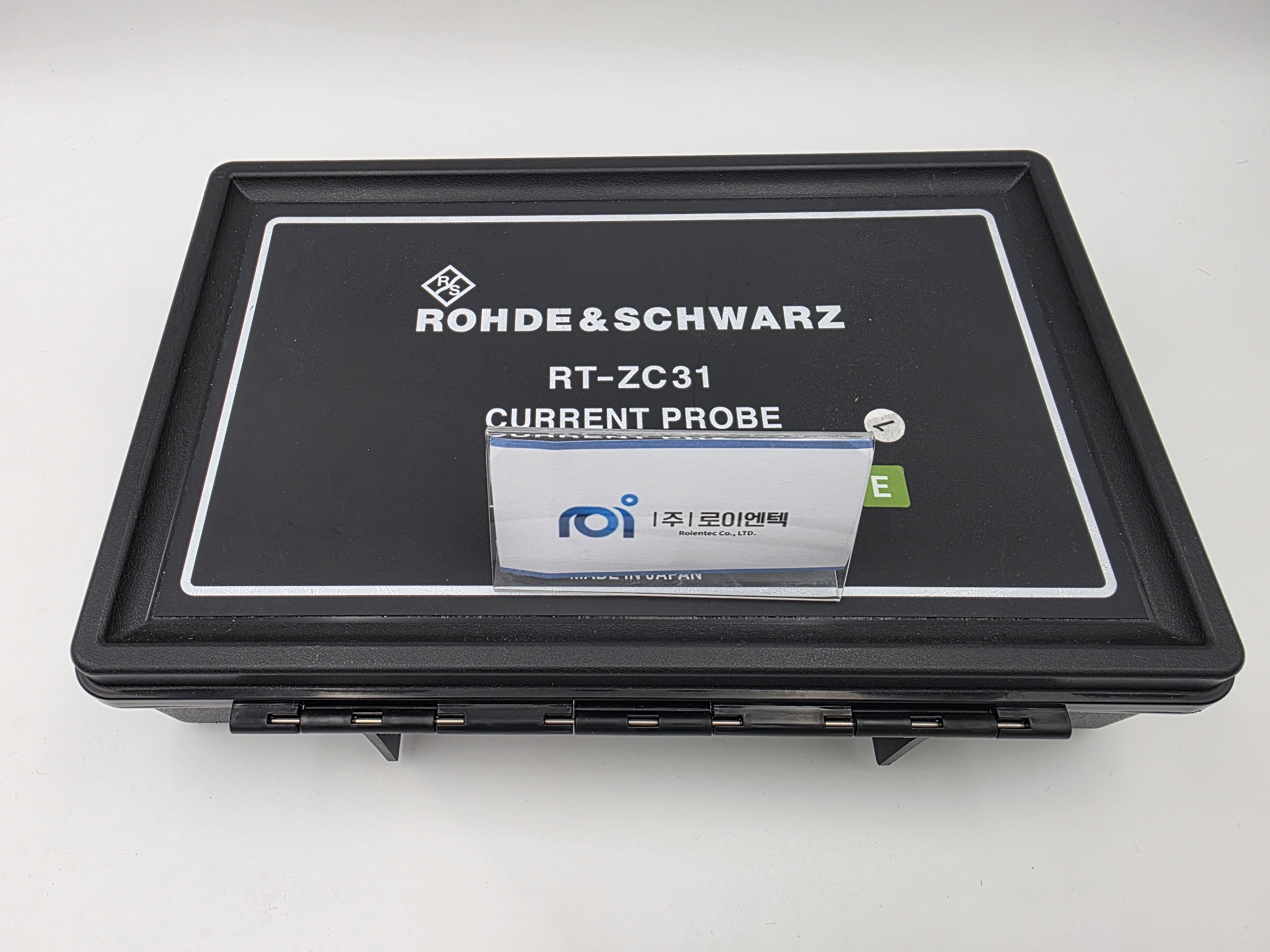

RT-ZC31 전류프로브 Current probes 30A 120Mhz 오실로스코프용 로데슈바르즈 R&S ROHDE SCHWARZ / 중고 매입 렌탈 매매







주요 성능

• 대역폭: DC ~ 120 MH
• 측정 범위 (전류 감도): 0.1 V/A (고감도, 저전류), 1 V/A ,10 V/A (저감도, 고전류)
• 최대 전류 측정 가능값: 최대 30 A (RMS)
• 클램프 조임부 크기 (Jaw Size): 약 5 mm
• 상승 시간 (Rise Time): 약 2.9 ns
• 인터페이스: BNC 커넥터
• 필수 전원 공급 장치: RT‑ZA13 (±12 V DC) 필요



지원 오실로스코프 시리즈: (BNC타입)

• R&S RTC1000
• R&S RTB2000
• R&S RTM3000
• R&S RTA4000
• R&S RTE1000
• R&S RTO2000



항목	사양 내용
대역폭	DC ~ 120 MHz
측정 전류 최대치	최대 30 A (RMS)
감도 범위 (V/A)	0.1 / 1 / 10
상승 시간	약 2.9 ns
클램프 입구 크기	약 5 mm
인터페이스	BNC
전원 필요 여부	RT‑ZA13 전원 공급 장치 필요 (±12 V DC)
편의 기능	자동 제로 조정, 탈자, LED 경고
호환 오실로스코프	RTC1000, RTB2000, RTM3000, RTA4000, RTE1000, RTO2000
무게	0.37 kg
원산지	일본

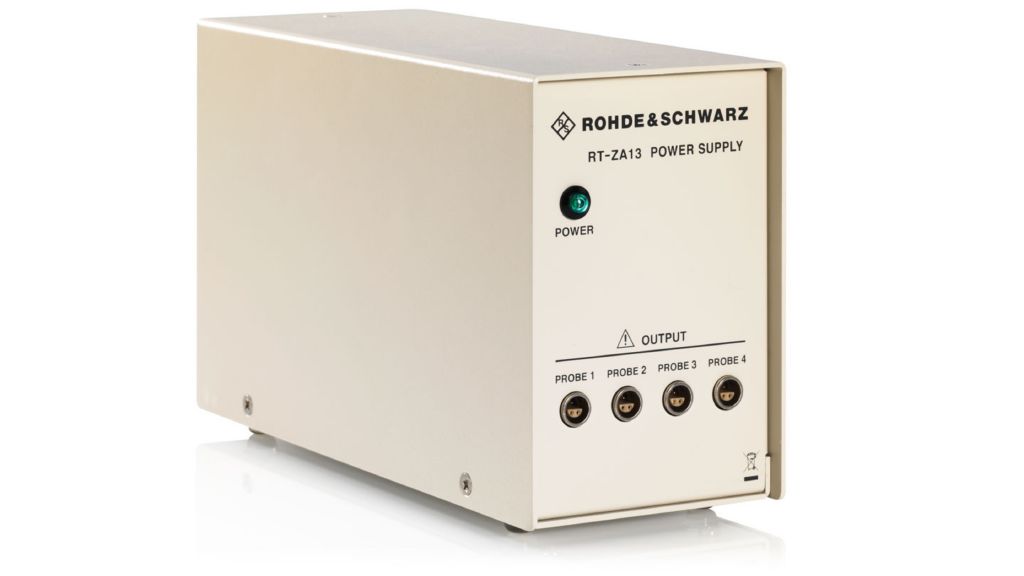

프로브용 전원공급장치 - R&S®RT-ZC10/20/30/31 프로브용 전원공급장치, +/-12V DC, +/-2.5A



로데슈바르즈 전류 프로브는 DC 및 AC 전류를 Non-Intrusive 방식으로 정확하게 측정합니다. 다양한 모델로 최대 120 MHz 대역폭으로 1 mA ~ 2,000 A 범위의 전류를 측정할 수 있습니다.





모델	대역폭	최대 측정 전류 (RMS)	감도 (V/A)	입구 크기 (Jaw)	전원 방식	특징/비고
RT‑ZC02	20 kHz	±2000 A / ±200 A	0.001 / 0.01	32 mm	배터리 전원 (BNC 포맷)	매우 대전류 측정용, 저주파용)
RT‑ZC03	100 kHz	30 A	0.1	25 mm	배터리 전원 (BNC 포맷)	저주파, 소형 시스템용
RT‑ZC05B	2 MHz	500 A	0.01	20 mm	R&S 프로브 인터페이스 (자동 전원)	중전류, 중저주파용
RT‑ZC10 / ZC10B	10 MHz	150 A	0.01	20 mm	RT‑ZA13 외부 전원 필요(ZC10), 또는 R&S 인터페이스(ZC10B)	전력 기기 계측 등에 적합
RT‑ZC15B	50 MHz	30 A	0.1	5 mm	R&S 프로브 인터페이스	비교적 고속, 저전류 측정에 최적
RT‑ZC20 / ZC20B	100 MHz	30 A (RMS)	0.1	5 mm	RT‑ZA13 전원 (ZC20), R&S 인터페이스(ZC20B)	고속 신호 측정용
RT‑ZC30	120 MHz	5 A	1	5 mm	RT‑ZA13 외부 전원	오직 고속, 저전류 측정 전용
RT‑ZC31	120 MHz	30 A / 5 A / 0.5 A	0.1 / 1 / 10	5 mm	RT‑ZA13 외부 전원	ZC30 대비 다중 감도 모드 제공

​
