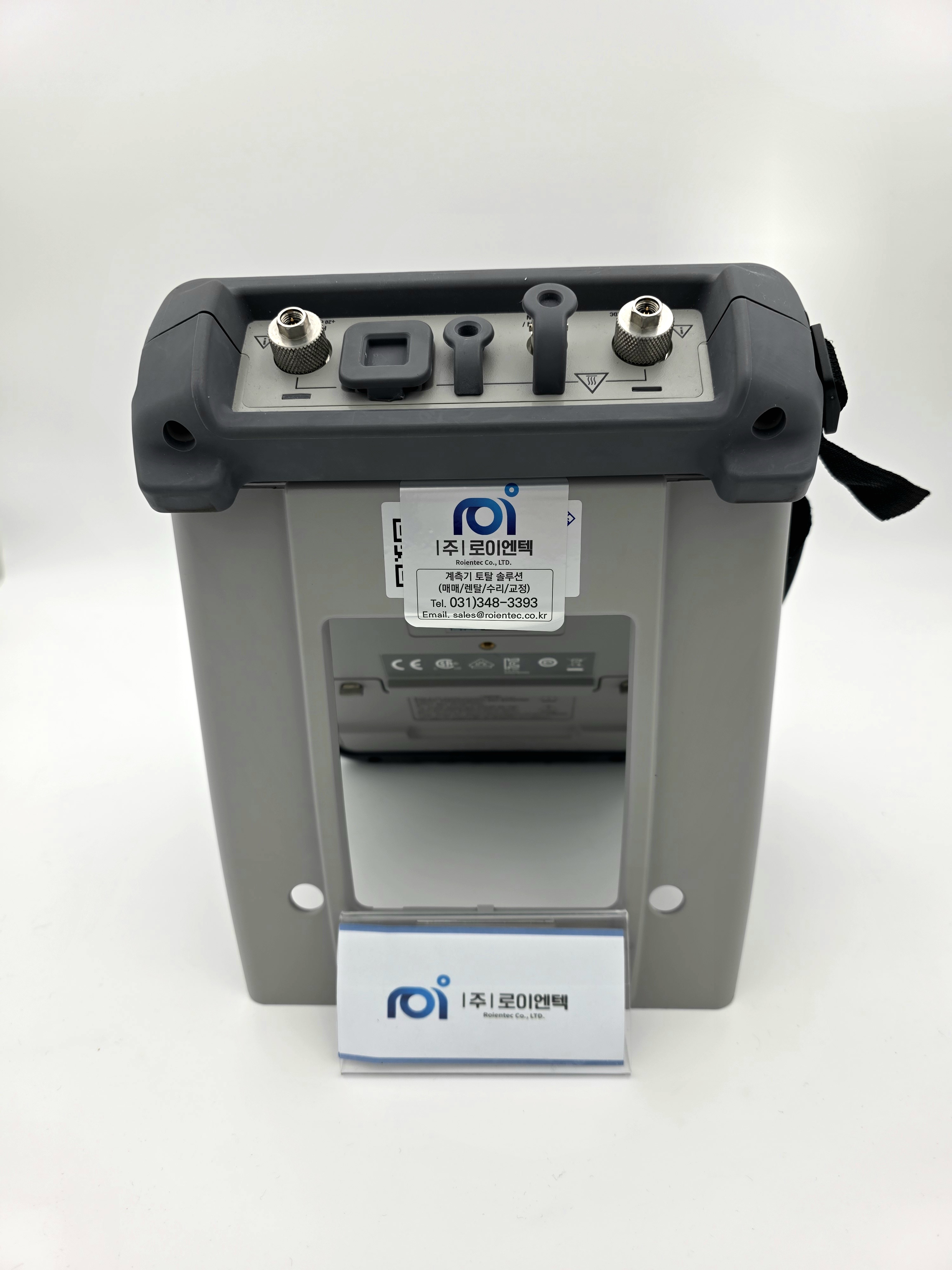

ZNH26 로데슈바르즈 R&S®ZNH 휴대용 벡터 네트워크 분석기 VNA Vector Network Analyzer ROHDE SCHWARZ / 중고 매각 렌탈
본문
주요 사항
- 30 kHz ~ 4/8/18/26.5 GHz의 주파수 대역
- 제품 본체를 이용한 1포트 케이블 및 안테나 측정
- 장비 본체를 이용하는 S-파라미터(S11, S12, S21, S22) 측정
- Filter, Antenna Isolation 측정을 위한 100dB(typ.) 다이내믹 레인지
- 비반사 디스플레이, 소형 폼팩터, 견고한 하우징(IP51)
경량 설계, 뛰어난 성능
R&S®ZNH는 1포트 케이블 및 안테나 측정과 풀 2포트 S-파라미터 측정을 제공하는 2포트 휴대용 벡터 네트워크 분석기입니다. 터치 기반 인터페이스로 간단하게 조작할 수 있으며, Configuration Overview 메뉴를 통해 측정을 더욱 효율적으로 준비할 수 있습니다. R&S®ZNH는 높은 성능과 모든 핵심 기능을 제공하는 모든 측면에서 완벽한 소형 폼팩터 제품입니다.
기능 및 장점
4 수신기 구조
정교한 RF 구조로 최신 교정 유형 이용 가능

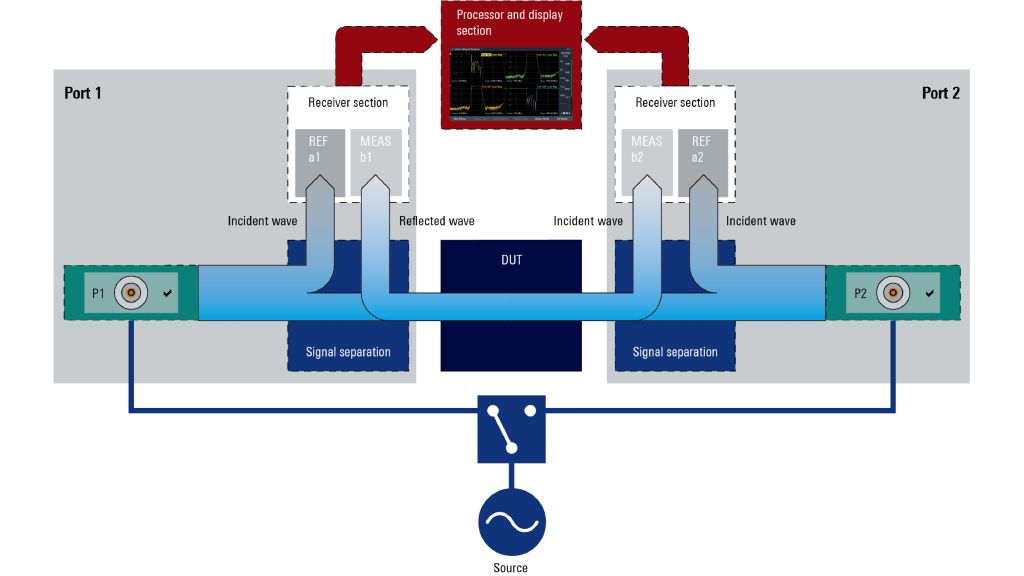

4 수신기 아키텍처는 포트 1과 포트 2에 전용 레퍼런스 수신기와 테스트 수신기로 구성되어 R&S®ZNH에서 UOSM(unknown through, open, short, match) 교정과 같은 진보된 교정 유형을 지원할 수 있습니다. 이러한 교정은 테스트 포트에서 다른 입력 또는 출력 커넥터 유형을 지원하는 DUT에 유용합니다.
초소형 파워하우스
뛰어난 RF 성능을 제공하는 소형 폼팩터 제품
R&S®ZNH는 휴대성과 작은 설치 공간으로 현장 측정에 적합합니다.
R&S®ZNH는 또한 다음과 같은 특징으로 뛰어난 성능을 제공합니다.
- 30kHz ~ 4/8/18/26.5GHz의 넓은 주파수 대역으로 광범위한 애플리케이션 지원
- 최고 100dB (typ.)의 높은 다이내믹 레인지로 큰 레벨 변동 측정
- 0.0015dB ~ 0.0040dB (typ.)의 낮은 트레이스 노이즈 크기(RMS)와 0.02° ~ 0.04° (typ.)의 낮은 트레이즈 노이즈 위상(RMS)로 인해 매우 뛰어난 정확성

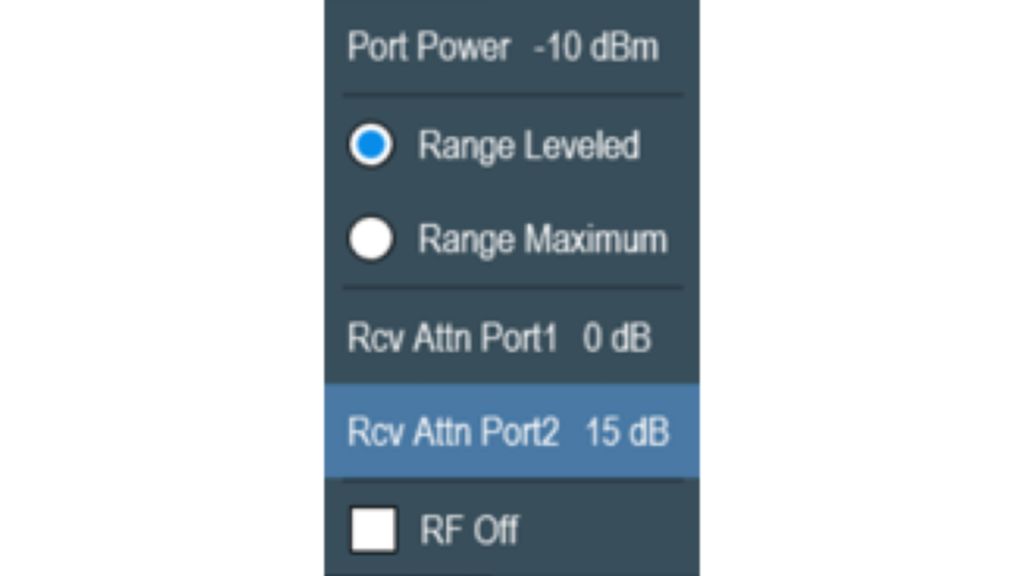

- 두 포트 모두에 0dB ~ 15dB 범위에서 5dB 간격으로 조정 가능한 Receiver step attenuator 내장
간편한 조작
멀티터치 스크린, 원격 제어 및 측정 Wizard를 통한 최고의 사용자 경험 제공
터치 스크린은 스마트폰과 같이 손가락을 이용해 확대하는 줌 기능을 제공합니다. R&S®ZNH는 휴대폰과 같은 일반적인 컨트롤 제스처를 지원하므로 사용자가 쉽게 사용할 수 있습니다. 운용자가 기기에 직접 액세스할 수 없는 경우에도 PC, Android, iOS용 무료 원격 제어 앱을 사용해 손쉬운 운용이 가능합니다. 또한 Measurement Wizard의 자동 테스트 시퀀스로 측정을 간소화할 수 있어 테스트 프로세스의 속도를 단축하고 실수로 인한 오류 가능성을 줄여줍니다.
간단한 구성
Configuration overview 메뉴를 이용한 간단하고 빠른 셋업
R&S®ZNH는 버튼, 로터리 노브 및 터치스크린으로 제어할 수 있습니다. 크고 넓은 간격으로 배치된 버튼은 장갑을 착용한 상태에서도 쉽게 조작할 수 있습니다.
정전식 터치스크린은 새로운 차원의 사용자 경험을 제공합니다.

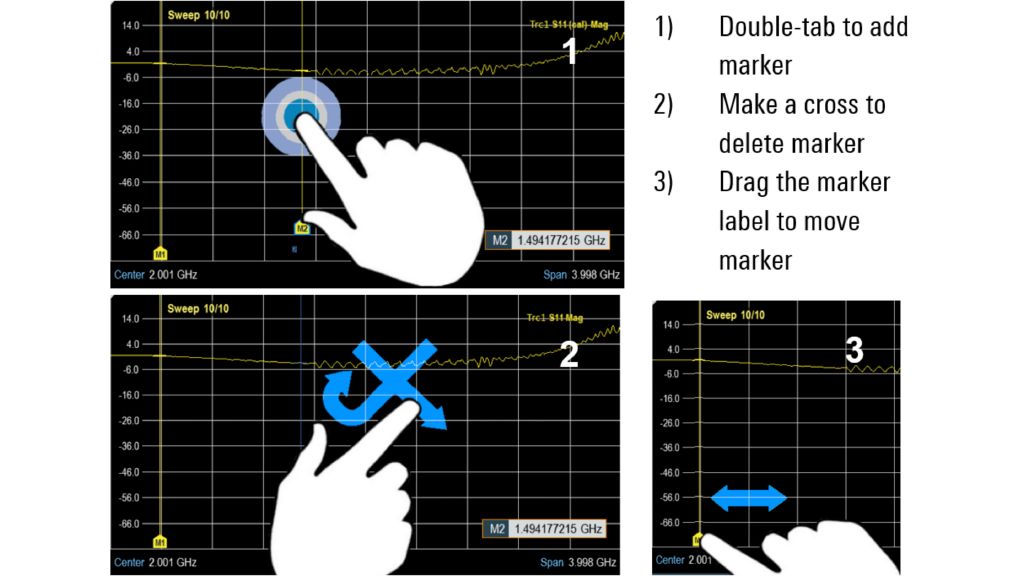

- 화면을 통한 직접적인 상호작용
- 빠른 사용이 가능한 메뉴
- 주파수 및 스팬 변경
- 마커 추가/이동/삭제
- 더 많은 내용 보기
Configuration overview 메뉴를 사용하면 측정 설정을 구성하기 위한 단계가 줄어들어 빠른 셋업이 가능합니다.
가치를 더하는 간편함
광범위한 표준 기능 및 간단한 옵션 주문
R&S®ZNH 본체에 탑재되는 기능은 다음과 같습니다.
- Distance-to-Fault 측정
- 1포트 케이블 손실 측정
- 반사 측정
- 전송 측정

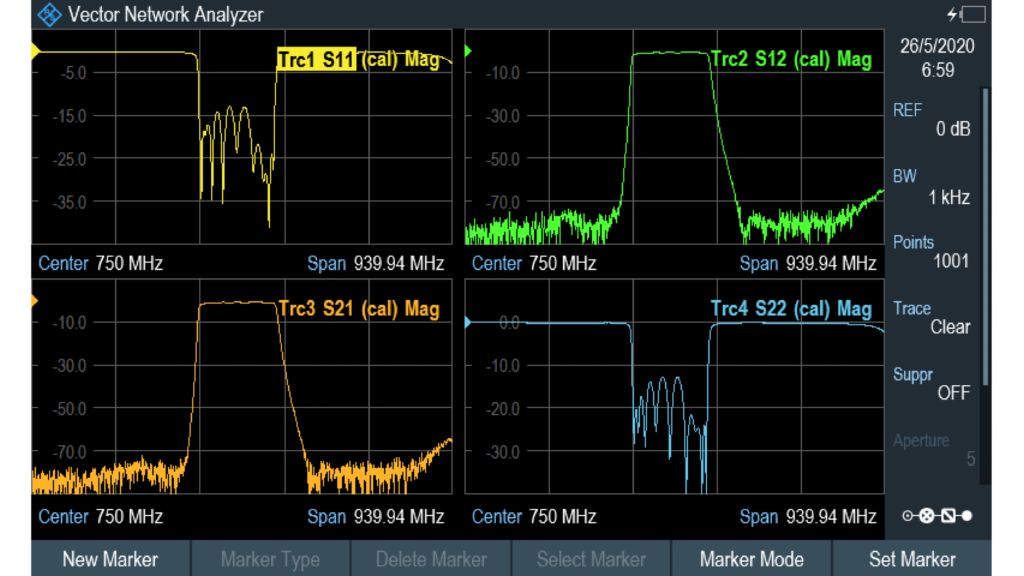

- 4가지 S-파라미터(S11, S12, S21, S22)
추가 기능이 필요할 경우 옵션을 쉽게 주문할 수 있습니다. 모든 옵션을 개별적으로 투명하게 주문할 수 있습니다. 즉, 주문 시 숨겨지거나 추가되는 옵션 비용이 없어, 계산이 혼란스럽지 않습니다.
모델별 사양 비교
|
모델명
|
주파수 범위
|
포트 수
|
RF 커넥터
|
|
ZNH4
|
30 kHz ~ 4 GHz
|
2개
|
N형
|
|
ZNH8
|
30 kHz ~ 8 GHz
|
2개
|
N형
|
|
ZNH18
|
30 kHz ~ 18 GHz
|
2개
|
N형
|
|
ZNH26
|
30 kHz ~ 26.5 GHz
|
2개
|
3.5 mm(Sub‑miniature coax)
|
|
옵션/액세서리
|
설명
|
|
ZNH‑K10 (DC Bias Variable Voltage Source)
|
RF 케이블을 통한 DC 바이어스 전원 공급을 위한 내장 바이아스 티. 외부 전원 없이 배터리 구동 시 TMA 등 테스트 가능
|
|
ZNH‑K29 (Pulse Measurement Option)
|
최대 30 MHz 비디오 대역폭, < 13 ns 상승/하강 시간으로 50 ns 펄스 측정 가능. 외부 전원 센서와 조합하여 펄스/피크 파워 측정 지원
|
|
ZNH‑K68 (Time Domain Analysis)
|
시간 영역 분석 기능 제공
|
|
ZNH‑K47 (Mixed‑Mode Measurements)
|
공통모드/차동모드 S-파라미터 분석 가능
|
|
ZNH‑K69 (Mixer Loss Measurement)
|
믹서 손실 분석용 옵션 (NRP‑Z91 파워 센서와 사용)
|
|
전원 어댑터
|
AC 100 V–240 V 플러그형 기본 제공. 차량 충전용 DC 어댑터(HA‑Z302, RN 1321.1340.02) 지원
|
|
파워 센서 (FSH‑Z1/Z14/Z44, NRP‑Z11, Z91 등)
|
ZNH와 연동해 전력/반사측 측정 용도. USB 바인더 어댑터(NRP‑Z4) 포함
|
|
Calibration kits
|
자동/수동 교정 키트 모델 제공, 기기 내 설정 가능
|
|
Extended Warranty + Accredited Calibration
|
AW1/AW2 보증 패키지: 정기 교정 + 점검/수리 포함
|
|
문서 자료
|
Getting Started, User Manual, Service Manual, Release Notes, Application Notes 등
|
|
모델
|
주파수 범위
|
커넥터 및 포트
|
특징
|
|
ZN‑ZE104
|
5 kHz–4.5 GHz
|
N(m/f) 또는 3.5 mm(m/f), 2 ports
|
USB 자동 감지 및 설정
|
|
ZN‑ZE109
|
5 kHz–9 GHz
|
N/3.5 mm configurable, 2 ports
|
"
|
|
ZN‑ZE118
|
5 kHz–18 GHz
|
N/3.5 mm configurable, 2 ports
|
"
|
|
ZN‑ZE126
|
5 kHz–26.5 GHz
|
3.5 mm only, 2 ports
|
"
|
|
모델
|
유형
|
주파수 범위
|
|
ZN‑Z135
|
3.5 mm (m/f) Open/Short/Through
|
0–26.5 GHz
|
|
ZN‑Z170
|
N-type (m/f) Open/Short/Through
|
0–18 GHz
|
|
ZN‑Z235
|
3.5 mm 정밀 OS(T)M, 남/여
|
0–26.5 GHz
|
|
항목
|
설명
|
|
ZNH‑K10
|
DC 바이어스 옵션, 2–32 V, BNC 출력
|
|
ZNH‑K9
|
전력 센서 지원 (FSH‑Zxxx 시리즈)
|
|
ZNH‑K29
|
펄스 측정용 옵션 (power sensor 필요)
|
|
ZNH‑K45
|
Vector voltmeter (전압 벡터 측정
|
|
ZNH‑K66
|
파형비(Wave Ratio) 측정 옵션
|
|
테스트 케이블
|
ZV‑Z93/ZV‑Z95/ZV‑Z191/ZV‑Z192/ZV‑Z193/ZV‑Z195 등 (3.5 mm, 2.92 mm, N-type; 0.6 m ~ 1.5 m)
|
|
파워 센서
|
FSH‑Z14 (25 MHz–1 GHz), FSH‑Z44 (200 MHz–4 GHz)
|
|
보관 케이스/홀스터
|
HA‑Z220 소프트백, HA‑Z322 방수 홀스터
|
