SMB100B 로데슈바르즈 R&S®SMB100B RF 및 Microwave 신호 발생기 Signal generator ROHDE SCHWARZ / 중고 매각 렌탈





주요 사항

• 8 kHz ~ 1, 3, 6, 12.75, 20, 31.8, 40 GHz의 주파수 대역
• 10 GHz 및 20 kHz 오프셋에서 –112 dBc(meas.)의 뛰어난 SSB(Single Sideband) 위상 노이즈
• 주파수 범위에 따라 –145 dBc (meas.) 미만의 매우 낮은 Wideband 노이즈
• 1 GHz에서 34 dBm, 20 GHz에서 25 dBm, 40 GHz에서 19 dBm의 최고 출력 전력(전체 측정됨)
• 2 HU 및 3/4 19" 폭 R&S®SMB100B RF Signal Generator(1/3/6 GHz), 19" 폭 R&S®SMB100B Microwave Signal Generator(12.75/20/31.8/40 GHz)의 초소형 폼팩터

초소형 크기에 성능과 사용 편의성의 완벽한 결합

R&S®SMB100B Analog Signal Generator는 작은 설치면적으로 뛰어난 성능과 다양한 기능을 지원합니다. R&S®SMB100B는 특히 뛰어난 스펙트럼 순도와 매우 높은 출력, 포괄적 기능을 제공하며 조작이 매우 간단합니다. R&S®SMB100B Analog RF Signal Generator(폭 3/4 19")는 8 kHz ~ 1, 3, 6 GHz의 주파수 대역폭을 지원합니다. R&S®SMB100B Analog Microwave Signal Generator(폭 19")는 8 kHz ~ 12.75, 20, 31.8, 40 GHz의 주파수 대역을 지원합니다.

​

초소형 크기에 결합된 성능과 사용 편의성:

R&S®SMB100B는 우수한 스펙트럼 순도, 매우 높은 출력과 포괄적 기능을 제공합니다

R&S®SMB100B RF and Microwave Signal Generator는 작은 설치면적으로 우수한 성능과 다양한 기능을 지원하며 간편하게 조작할 수 있도록 설계되었습니다.

• 8 kHz ~ 1, 3, 6, 12.75, 20, 31.8, 40 GHz의 주파수 대역
• 2 HU 및 3/4 19" 폭 R&S®SMB100B Analog RF Signal Generator(1/3/6 GHz), 19" 폭 R&S®SMB100B Analog Microwave Signal Generator(12.75/20/31.8/40 GHz)의 초소형 폼팩터
• 상황에 맞는 온라인 도움말은 포괄적 정보를 제공합니다
• 코드 발생기를 포함하며 수동 설정을 자동으로 기록하고 실행 가능한 MATLAB® 스크립트를 작성하는 SCPI 매크로 레코더



USB를 통해 R&S®NRP Power Sensor를 연결한 R&S®SMB100B RF Signal Generator





완벽한 신호 품질

10 GHz 및 20 kHz 오프셋에서 –112 dBc(meas.)의 매우 낮은 SSB 위상 노이즈

DUT를 개선하려면 신호 소스 품질이 DUT 성능보다 훨씬 좋아야 합니다. 혁신적인 신서사이저 설계의 R&S®SMB100B는 매우 낮은 SSB 위상 및 Wideband 노이즈, 논하모닉 신호 성분에 대한 우수한 억제 성능을 제공합니다.

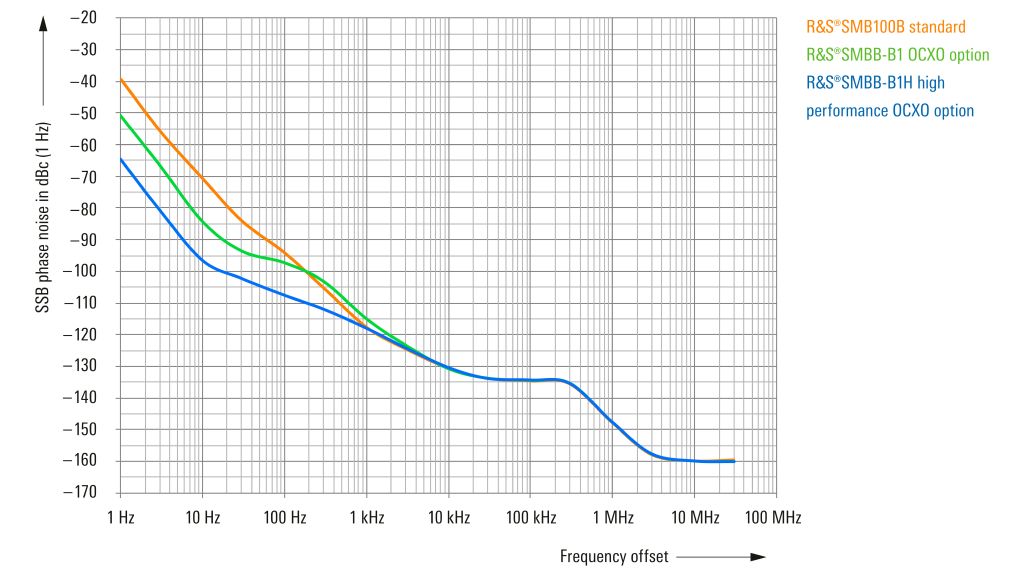

SSB 위상 노이즈(1 GHz, 1 Hz BW, meas.) - R&S®SMBB-B1 옵션(OCXO) 및 R&S®SMBB-B1H 옵션(고성능 OCXO)을 탑재한 R&S®SMB100B 본체의 SSB 위상 노이즈.







완벽한 출력 성능

1 GHz에서 34 dBm, 20 GHz에서 25 dBm, 40 GHz에서 19 dBm의 최고 출력 전력(전체 측정됨)

R&S®SMB100B RF Signal Generator용 R&S®SMBB-K31 High Output Power 옵션, R&S®SMB100B (12.75/20 GHz)용 R&S®SMBB-K33 High Output Power 옵션, R&S®SMB100B (31.8/40 GHz)용 R&S®SMBB-K35 High Output Power 옵션은 키 코드이며 나중에 쉽게 활성화할 수 있습니다. R&S®SMB100B RF Signal Generator의 경우 R&S®SMBB-B32 Ultra High Output Power 옵션을 사용하여 고출력 옵션을 추가할 수 있습니다.



최대 출력 전원 - 고출력 옵션(R&S®SMBB-K31) 및 추가 초고출력 옵션(R&S®SMBB-B32)을 탑재한 본체의 측정 출력



완벽한 사용 편의성

사용법이 간편한 R&S®SMB100B

• RF 신호 발생기는 조작이 간편하고 R&S®NRP Power Sensor를 연결해 사용할 수 있으며 기존 기기를 에뮬레이션할 수 있습니다. 자신만의 사용자 메뉴를 만들 수 있습니다
• 상황에 맞는 온라인 도움말은 포괄적 정보를 제공합니다
• 코드 발생기를 포함하며 수동 설정을 자동으로 기록하고 실행 가능한 MATLAB® 스크립트를 작성하는 SCPI 매크로 레코더

R&S®SMB100B의 메인 화면 및 사용자 메뉴 - 샘플 사용자 메뉴. 개별 파라미터는 이 메뉴에서 직접 설정할 수 있습니다





유연한 레퍼런스 주파수 입력/출력

R&S®SMB100B는 다양한 레퍼런스 신호를 출력(또는 입력)합니다. R&S®SMB100B는 1 MHz ~ 100 MHz의 가변 외부 레퍼런스 주파수 입력(R&S®SMBB-K704 옵션)으로 기존 테스트 환경에 쉽게 통합할 수 있습니다. 수신된 레퍼런스 주파수는 별도의 레퍼런스 출력으로도 전송할 수 있습니다(자세한 내용은 데이터 시트 참조). 1 GHz 레퍼런스 주파수 입력 및 출력 옵션(R&S®SMBB-B3 옵션)을 사용하면 여러 R&S®SMB100B 기기 사이에서 매우 뛰어난 위상 안정성을 달성할 수 있습니다.

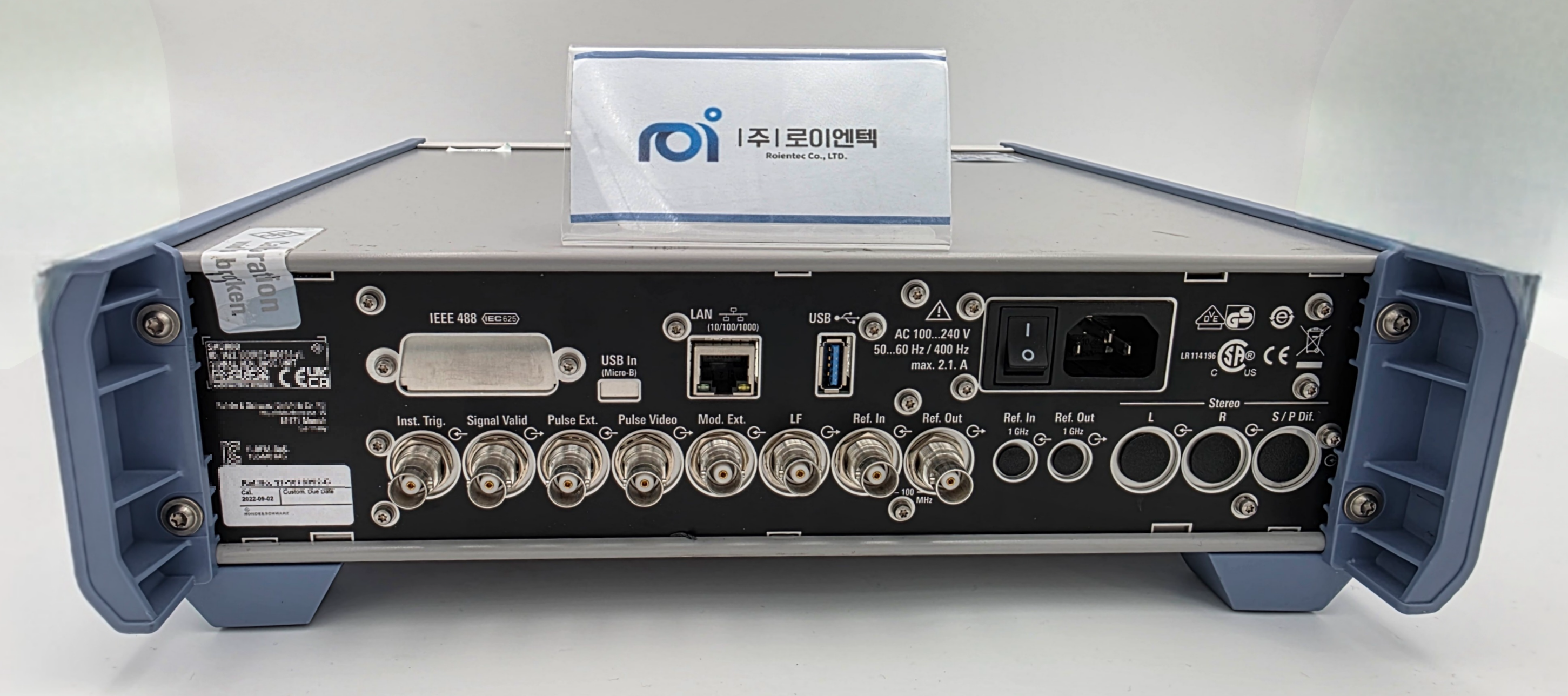

가변 레퍼런스 주파수 입력/출력(R&S®SMB100B RF Signal Generator 후면)





R&S®LegacyPro,

T&M 장비 업그레이드

전체 ATE 시스템보다 먼저 장비의 개별 부품이 노후화될 경우 노후 장비의 정기적 교정 및 수리 시 많은 비용과 시간이 소요됩니다. 노후화된 기기를 동급의 첨단 기기로 교체하는 작업은 간단하게 수행할 수 있어야 하며, 최소한의 하드웨어와 소프트웨어 변경만을 요구해야 합니다. R&S®LegacyPro 코드 에뮬레이션을 사용하면 이러한 변경을 쉽게 수행하는 동시에 워크로드를 줄이고 위험을 제거할 수 있습니다.

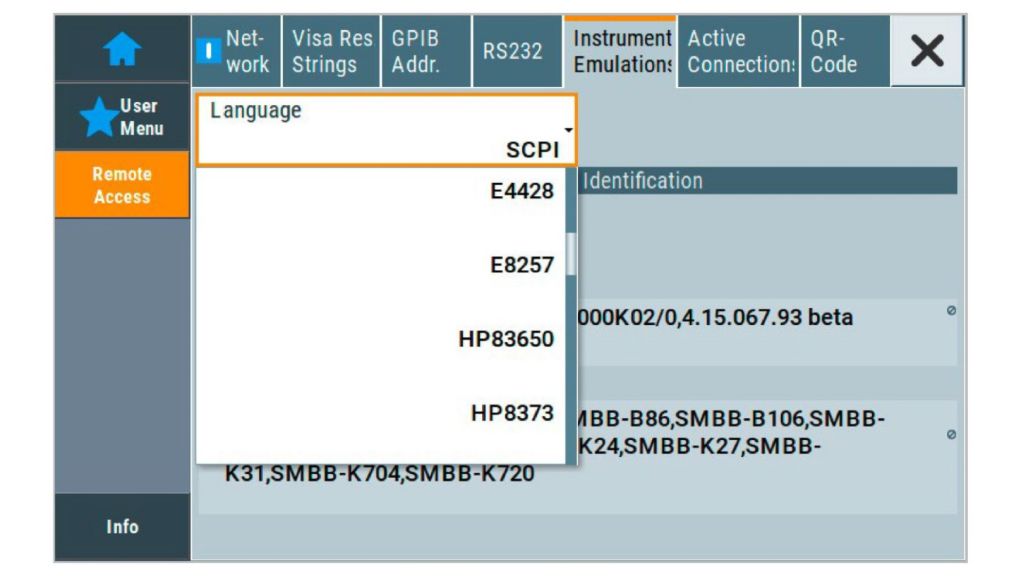

R&S®LegacyPro 코드 에뮬레이션 - 로데슈바르즈 및 기타 공급업체의 레거시 발생기 에뮬레이션









극도의 정밀 교정 - USB를 통해 외부 장치 R&S®NRP Power Sensor를 연결한 R&S®SMB100B, 새로운 레퍼런스 평면에서 타겟 파워를 설정하기 위한 셋업.





UCOR(User Correction)

R&S®SMB100B에 R&S®NRP Power Sensor를 연결하여 외부 주파수 응답 보상

DUT는 긴 케이블 또는 기타 주파수에 따라 달라지는 구성요소를 통해 신호 발생기에 연결되는 경우가 많습니다. 따라서 주파수 응답을 보상하는 것이 매우 중요합니다. R&S®SMB100B는 UCOR(User Correction) 기능을 제공합니다. P&S®NRP Power Sensor와 함께 사용하면 버튼 하나만 눌러 UCOR 값을 자동으로 파악할 수 있습니다. 또한, UCOR용 새 Reference Plane에서 주파수 응답으로 보상된 RF 신호를 사용할 수 있습니다.



셋업 및 UCOR 기능 - R&S®SMB100B와 DUT 간 케이블 및 기타 구성요소(자체 주파수 응답 적용)의 상대적 출력 표시





CLPC(폐쇄형 루프 전력 제어)

R&S®SMB100B에 R&S®NRP Power Sensor를 연결하여 외부 주파수 응답 및 드리프트 동적 보상

동적 폐쇄형 루프 전력 제어는 R&S®SMB100B의 표준 기능입니다. R&S®NRP 파워 센서와 동적 폐쇄형 루프 전력을 결합해 사용하면 예기치 않은 신호 체인 손실 또는 이득, 셋업의 불요 전력 드리프트 또는 목표 레벨 변화와 상관없이 시간에 따라 DUT에 매우 정확하고 안정적인 입력 전력을 보장합니다. 1GP141 애플리케이션 노트에서는 폐쇄형 루프 전력 제어 기능, 가능 신호, 적절한 신호 발생기, R&S®NRP Power Sensor, 고려해야 할 사항에 대해 설명합니다. 폐쇄형 루프 전력 제어를 처음으로 사용하는 경우 DUT에 발생 가능한 손상을 방지하기 위해 애플리케이션 노트를 확인하시기 바랍니다.



제품 사양

항목	사양
주파수 범위 (기본)	8 kHz ~ (옵션에 따라) 1 GHz, 3 GHz, 6 GHz, 12.75 GHz, 20 GHz, 31.8 GHz, 40 GHz
SSB 위상 잡음	–134 dBc @ 1 GHz, 20 kHz offset (≤‑112 dBc @10 GHz)
Wideband 잡음	–153 dBc typ. (15 MHz<f≤6 GHz, 30 MHz offset)
최대 출력 전력	34 dBm @1 GHz (기본); 25 dBm @20 GHz, 19 dBm @40 GHz
전원	100–240 V, 110 W
크기·무게	2 HU × ¾ 19″ (RF), 19″ (MW); 344×108×372 mm; 6.8 kg
출력포트, 인터페이스	N/SMA/BNC female, Ethernet, GPIB, RS‑232, USB; 7″ 터치 컬러 디스플레이

모델 및 옵션 구성

1) 주파수 확장 옵션 (필수 선택)

옵션 코드	주파수 범위
SMBB‑B101	8 kHz – 1 GHz
SMBB‑B103	8 kHz – 3 GHz
SMBB‑B106	8 kHz – 6 GHz
SMBB‑B112	8 kHz – 12.75 GHz
SMBB‑B120	8 kHz – 20 GHz
SMBB‑B131	8 kHz – 31.8 GHz
SMBB‑B140	8 kHz – 40 GHz

2) 내부 참조 오실레이터

옵션 코드	기능
SMBB‑B1	OCXO 참조 오실레이터
SMBB‑B1H	고정밀 OCXO
SMBB‑B3	100 MHz/1 GHz 초저잡음 레퍼런스 입·출력
SMBB‑K704	1 MHz–100 MHz 유연 입력

3) 출력 전력 강화 옵션

옵션 코드	설명
SMBB‑K31	고출력 (기본 1 GHz/3 GHz/6 GHz)
SMBB‑B32	초고출력 (34 dBm @1 GHz, 31 dBm @6 GHz), K31 필요

4) 아날로그 변조 및 펄스 기능

옵션 코드	기능
SMBB‑K22	고성능 펄스 변조
SMBB‑K23	펄스 발생기
SMBB‑K24	다기능 아날로그 펄스
SMBB‑K27	펄스 트레인 (K23 필요)
SMBB‑K720	AM/FM/Phase 변조

5) 전문 코더 및 원격 제어

옵션 코드	기능
SMBB‑B5	스테레오/RDS 코더 (K720 필요)
SMBB‑B86	USB 및 GPIB 원격 제어 인터페이스

​
