주요 사항
- 독일에서 설계된 RF 성능
- 10.1" WXGA (1366 × 768 픽셀) 디스플레이 - 동급 최대 및 최고의 해상도
- Tracking Generator 및 독립된 CW 신호 발생기
- VSWR 브릿지 내장
- 스미스차트 디스플레이 포함 1포트 벡터 네트워크 분석기
뛰어난 품질과 혁신에 반드시 높은 가격표가 붙어 있는 것은 아닙니다. R&S®FPC Spectrum Analyzer는 합리적인 가격으로 그 이상의 성능을 제공합니다. 이 분석기는 독일의 하이엔드 기기 품질 표준에 따라 설계되었습니다.
기능 및 장점
투자 보호
R&S®FPC는 로데슈바르즈만의 독특한 업그레이드 방식으로 미래에 대응하는 성능을 제공합니다. 본체는 5 kHz ~ 1 GHz의 주파수 범위를 지원하며, 키코드로 활성화하는 업그레이드 방식을 사용합니다. R&S®FPC는 간단히 소프트웨어 키코드를 입력하여 업그레이드할 수 있습니다. 모든 옵션이 탑재되어 있으며 사용자가 활성화할 수 있습니다. 로데슈바르즈만의 업그레이드 방식으로 추가적인 업그레이드 교정이 필요하지 않습니다.
고해상도
R&S®FPC에는 엔트리급 스펙트럼 분석기 제품군 중 가장 크고 가장 높은 해상도의 디스플레이가 탑재되어 있습니다. 디스플레이의 가로/세로 크기가 크고 해상도가 높다는 것은 신호 정보를 뛰어난 선명도로 볼 수 있음을 의미합니다. 이와 같은 R&S®FPC의 동급 최고 수준의 디스플레이는 신호 측정의 뛰어난 품질을 시각화합니다
간편한 가상 제어
간단하고 직관적인 제어가 업계의 판도를 좌우하고 있습니다. R&S®FPC는 USB, Ethernet 또는 Wi-Fi를 통해 R&S®InstrumentView 및 R&S®MobileView 원격 제어 플랫폼에 연결합니다. R&S®InstrumentView(PC 소프트웨어) 및 R&S®MobileView(iOS/Android 앱)는 R&S®FPC에 기본 제공되는 강력한 올인원 원격 제어 애플리케이션입니다.
1포트 벡터 네트워크 분석기
R&S®FPC1500은 내부 VSWR 브릿지를 사용하는 고유한 설계로 1포트 Vector reflection measurement를 수행할 수 있습니다. 이 기능으로 Smith Chart 디스플레이를 이용해 RF 안테나 또는 RF 회로에서 임피던스 측정을 수행하거나 distance-to-fault 측정을 수행하여 긴 RF 케이블에서 문제가 있는 위치를 탐지할 수 있습니다.

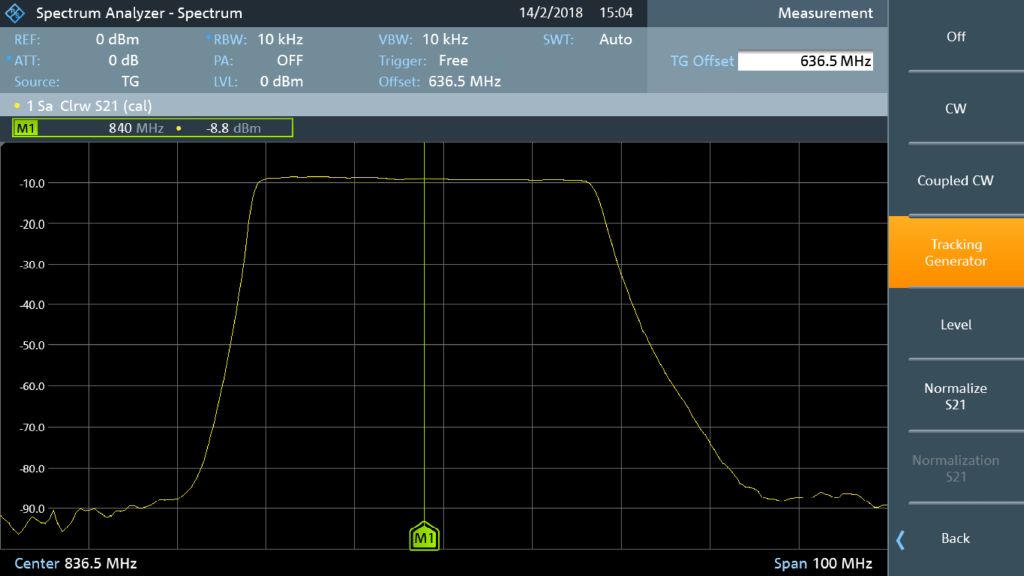

Tracking Generator
RF 엔지니어링에서는 증폭기, 필터, RF 케이블 등 자체적으로 RF 신호를 발생하지 않는 패시브 또는 액티브 RF 회로를 테스트해야 하는 경우가 많습니다. 독자적인 스펙트럼 분석기만으로는 충분하지 않으며 신호 발생기가 필요합니다. R&S®FPC1500에는 RF 필터 및 일반 주파수 응답 측정과 같은 전송 측정을 수행할 수 있는 Tracking Generator 기능이 탑재되어 있습니다.
신호 발생기
R&S®FPC1500은 독립 모드에서 자체 통합 신호 소스를 보유합니다. 이 고유 기능을 사용하면 R&S®FPC1500을 연속파로 작동할 수 있습니다. 소스는 믹서 측정의 LO 신호 또는 증폭기 게인 측정의 입력 신호로 사용할 수 있습니다.
변조 분석
기본 디지털 변조 형식은 니어필드 통신과 같은 다양한 사례에서 사용합니다. R&S®FPC는 ASK와 FSK 분석을 모두 지원합니다. 디지털 변조 디스플레이에는 트레이스, 아이 다이어그램, 변조 오류, 심볼 분석이 포함됩니다. Bluetooth® Low Energy 및 TPMS(공기압 모니터링 시스템)용 전문 구성 프리셋도 사용할 수 있습니다. 변조 오디오는 내장된 스피커 또는 헤드폰 잭을 통해 지원됩니다.

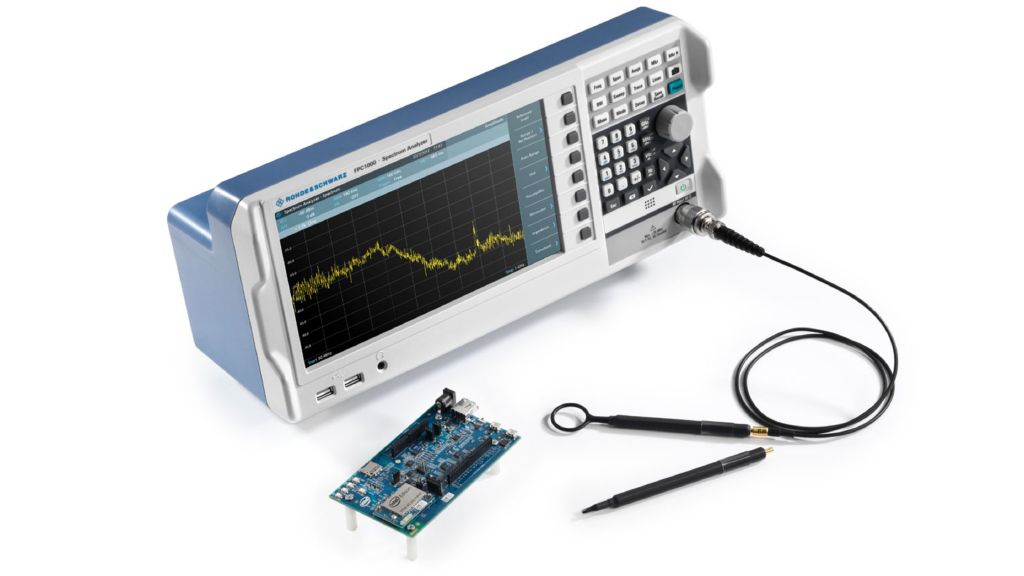

수신기 모드
R&S®FPC는 회로 보드, 집적 회로 또는 케이블 차폐에 대해 EMI 디버깅을 위한 옵션 R&S®FPC-K43 Receiver Mode를 제공합니다. R&S®FPC-B22 Preamplifier는 프로브의 결합 손실을 보상하고 감도를 높여 작은 간섭 신호를 탐지합니다. 비용 효율적이면서 강력한 R&S®FPC는 개발 중 교란 소스를 분석하고 찾는 데 사용할 수 있습니다.
교육 현장에 최적화된 제품
교육 현장에서 R&S®FPC Spectrum Analyzer는 학생들에게 RF에 대해 가르치기에 적합합니다. 여기에는 사용이 쉬운 기능과 첨단 기술이 적용되어 있으면서도 합리적인 가격으로 판매되고 있습니다. 10.1"의 대형 고해상도 화면에는 모든 세부 신호가 표시되며, 여러 학생들이 한 대의 분석기를 공유할 수도 있습니다. 강사는 무상으로 제공되는 원격 제어 소프트웨어를 통해 원격으로 지원하거나 모니터링할 수 있습니다.
주요 사항
|
항목
|
FPC1000 / FPC1500 기본 사양
|
설명
|
|
디스플레이
|
10.1″ WXGA (1366 × 768)
|
동급 최대 고해상도 디스플레이
|
|
주파수 범위
|
5 kHz – 1 GHz
|
키코드로 2 GHz/3 GHz 확장 가능
|
|
해상도 주폭 (RBW)
|
1 Hz – 3 MHz
|
정밀한 스펙트럼 분석 가능
|
|
주파수 분해능
|
1 Hz
|
|
|
DANL (노이즈 바닥)
|
FPC1000: ≤ –150 dBm/Hz (프리앰프 옵션 시 –165 dBm/Hz)FPC1500: typ. –127 dBm (1–10 MHz)
|
|
|
Phase noise
|
typ. –92 dBc @ 500 MHz, 30 kHz offset
|
|
|
IP3
|
+7 dBm
|
|
|
최대 입력 전압
|
50 V DC
|
|
|
크기/무게
|
396 × 185 × 156 mm, 3 kg
|
|
|
커넥터
|
USB‑A, USB‑B, LAN (10/100BASE‑T RJ‑45), 헤드폰
|
|
|
기타 기능 (FPC1500)
|
트래킹 제너레이터, CW 신호 발생기, VSWR 브리지, 1‑포트 VNA (Smith 차트)
|
|
옵션명
|
코드
|
설명
|
|
주파수 업그레이드 1 → 2 GHz
|
FPC‑B2
|
|
|
주파수 업그레이드 2 → 3 GHz
|
FPC‑B3
|
FPC‑B2 필요
|
|
프리앰프
|
FPC‑B22
|
민감도 향상
|
|
Wi‑Fi 지원
|
FPC‑B200
|
원격 제어 및 연결
|
|
수신기 모드
|
FPC‑K43
|
즉시 분석용
|
|
변조 분석 (AM/FM/ASK/FSK)
|
FPC‑K7
|
|
|
고급 측정 (채널 파워, ACLR 등)
|
FPC‑K55
|
|
|
네트워크 분석 (VNA, FPC1500 전용)
|
FPC‑K42
|
Smith 차트, S11/S21 측정,
|
|
강의 키트
|
FPC‑Z10
|
교육/데모용 하드웨어
|
|
랙마운트 키트 (19″)
|
ZZA‑FPC1
|
랙 설치용 하드웨어
|
요약
- 모델: 기본형 FPC1000(FPC1500 포함), 주파수 1 GHz, 디스플레이 10.1″.
- 확장성: 소프트웨어 키코드 방식으로 주파수, 측정 기능, 연결 기능 등을 단계적으로 업그레이드 가능.
- FPC1500 전용: 트래킹 제너레이터, CW 발생기, VNA 기능 추가.
