고속 프로빙을 위한 선택 - 모듈러 프로브 / 로이엔텍

오실로스코프 프로브를 측정 대상에 연결하기 위한 프로빙 방식은 점차 다양해지고 있습니다. 특히, 대역폭이 높은 고속 신호를 정확하게 측정하는 경우, 올바른 프로빙을 위해 고려되어야 하는 요소들이 더욱 엄격해지기 때문에 프로빙 방식이 제한되는 경우도 많습니다. 프로빙 방식뿐만 아니라 측정 대상의 크기, 허용 장력 및 온도 등을 고려하면 단일 프로브 팁만으로는 모든 측정 요구사항을 충족하기 어렵습니다.



모듈러 프로브 소개

이번 포스팅에서는 이러한 복잡한 프로빙 요구사항을 충족하기 위한 모듈러 프로브를 소개합니다. 모듈러 프로브는 오실로스코프에 신호를 충실히 전달하는 본래의 역할은 그대로 수행하면서 다양한 프로브 팁 및 어댑터를 손쉽게 교체할 수 있는 제품입니다. 예를 들어, 프로빙 포인트가 좁거나 닿기 어려울 때는 소형 프로브 팁으로 교체하거나 또는 스퀘어 핀, 납땜 및 동축 커넥터 등 연결 타입에 따라 프로브 팁을 장착할 수 있습니다.

​

로데슈바르즈의 R&S®RT-ZM 모듈러 프로브 시스템은 유연한 프로브 팁 구성과 고속 인터페이스 검증에 적합한 프로빙 성능을 동시에 제공합니다. 해당 시스템은 1.5 GHz부터 16 GHz의 넓은 대역폭 범위를 지원하는 증폭기 모듈과 8가지 종류의 다양한 프로브 팁 모듈로 구성되며, 로데슈바르즈의 오실로스코프(R&S®RTP 등)와 함께 사용될 때 최적의 성능을 제공하도록 설계되었습니다.

프로브 본체 모듈의 가장 핵심적인 요소로서 로데슈바르즈가 직접 설계한 고속 ASIC은 전체 대역폭에 대해 높은 신호 충실도를 보장하며, 멀티 모드 기능 구현을 통해 2가지 감쇠 모드(10:1, 2:1)와 측정 모드를 자유롭게 선택할 수 있습니다. 정교한 보드 설계 및 차폐 성능으로 다양한 온도 환경에서 제로 및 감쇠 오류를 최적으로 관리하는 이점을 제공합니다.

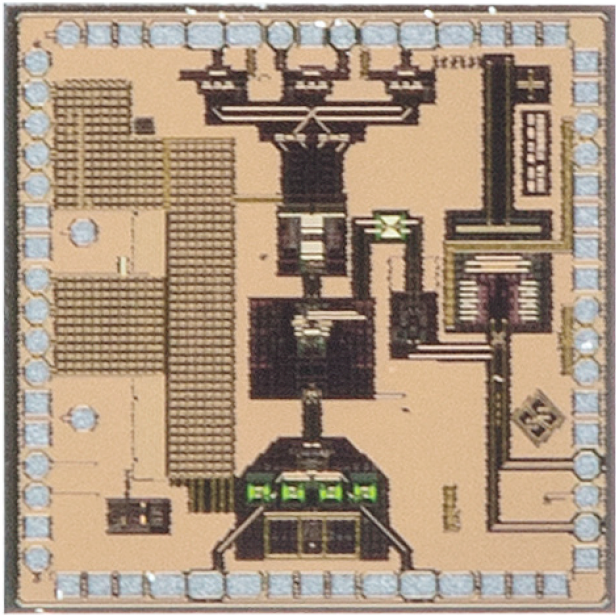

로데슈바르즈에서 자체 설계한 R&S®RT-ZM 전용 고속 ASIC





​

R&S 모듈러 프로브 주요 특징

R&S®RT-ZM 모듈러 프로브 시스템의 주요 특징은 아래와 같습니다.

​

1. 16 GHz BW의 넓은 대역폭 지원

빠른 데이터 속도를 가진 DDR, MIPI D-PHY, HDMI 등 고속 인터페이스 검증을 지원합니다.

​

2. 다양한 프로브 팁 모듈

• RT-ZMA10 : Solder-in
• RT-ZMA11 : Solder-in for extended temperature range (-55 °C to +125 °C)
• RT-ZMA12 : Square-pin
• RT-ZMA14 : Flex connect solder-in
• RT-ZMA15 : Quick-connect
• RT-ZMA30 : Browser module
• RT-ZMA40 : SMA module
• RT-ZMA50 : Exterme temperature kit with 1.0 m cable length (-55 °C to +125 °C)

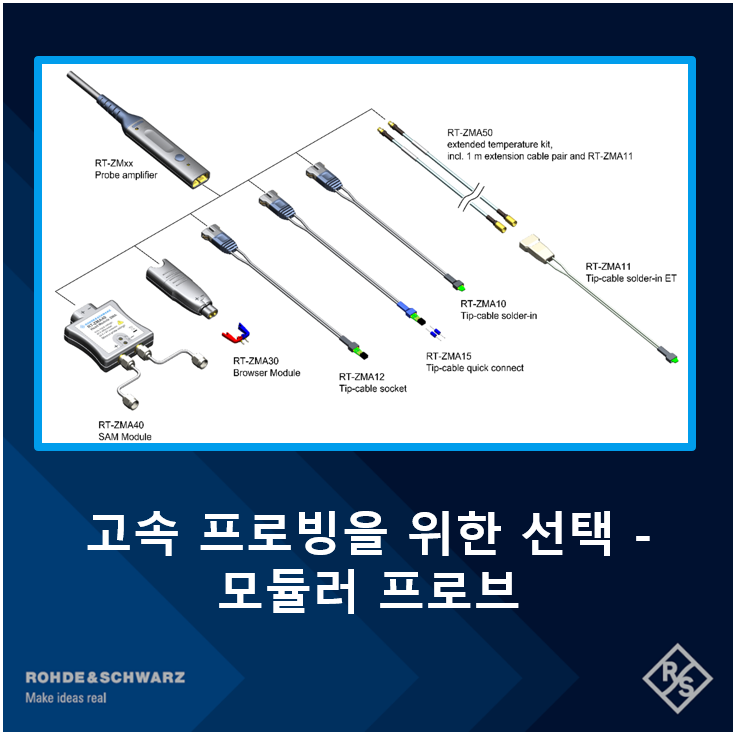

R&S®RT-ZM와 호환되는 프로브 팁 모듈 예시





3. 감쇠 모드 변경 및 넓은 오프셋 제공

오실로스코프가 지원하는 최대 동적 범위 및 분해능으로 신호를 관찰하기 위해, 2가지 감쇠 모드(10:1, 2:1)와 함께 ±16 V의 넓은 오프셋 보상 범위를 지원합니다.

​

4. 멀티 모드 지원

프로브 팁 모듈의 입력 핀을 다시 연결하지 않고 디퍼런셜 모드, 커먼 모드 및 싱글 엔드 모드(P 모드, N 모드)를 간편하게 전환할 수 있습니다.

​

5. 정밀 프로브 미터 제공

오실로스코프와 독립적인 자체 ADC을 이용하여 0.05 %의 정확도로 DC 신호 성분을 측정합니다.

​

6. 사용 편의를 위한 마이크로 버튼 제공

실행, 정지 및 스크린샷 등 자주 사용하는 오실로스코프 기능을 프로브 헤드에 장착된 버튼을 눌러 실행할 수 있습니다.

로데슈바르즈의 R&S®RT-ZM 모듈러 프로브 시스템에 대해 더 자세히 알고 싶다면, 아래 링크를 참조하시기 바랍니다.





Modular probe system 오실로스코프용







작성자 : 로데슈바르즈 코리아 기술지원팀

​

출처 - https://blog.naver.com/rohdeschwarzkorea/223909912838
