이 제품은 단순한 전원 공급 장치를 넘어, 고속 응답과 사사분면(4-Quadrant) 동작이 필요한 연구소나 생산 라인에서 필수적인 장비입니다.

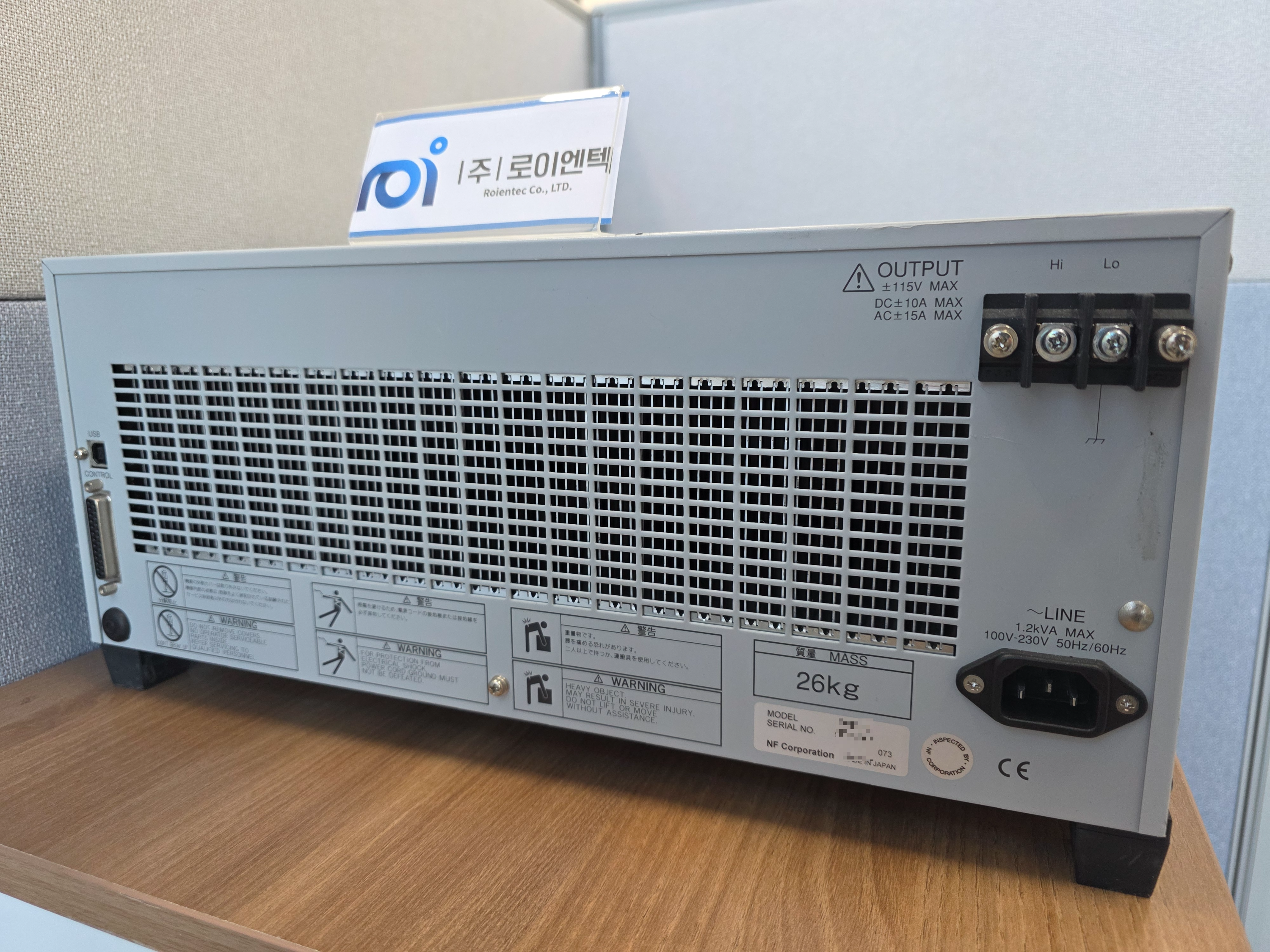

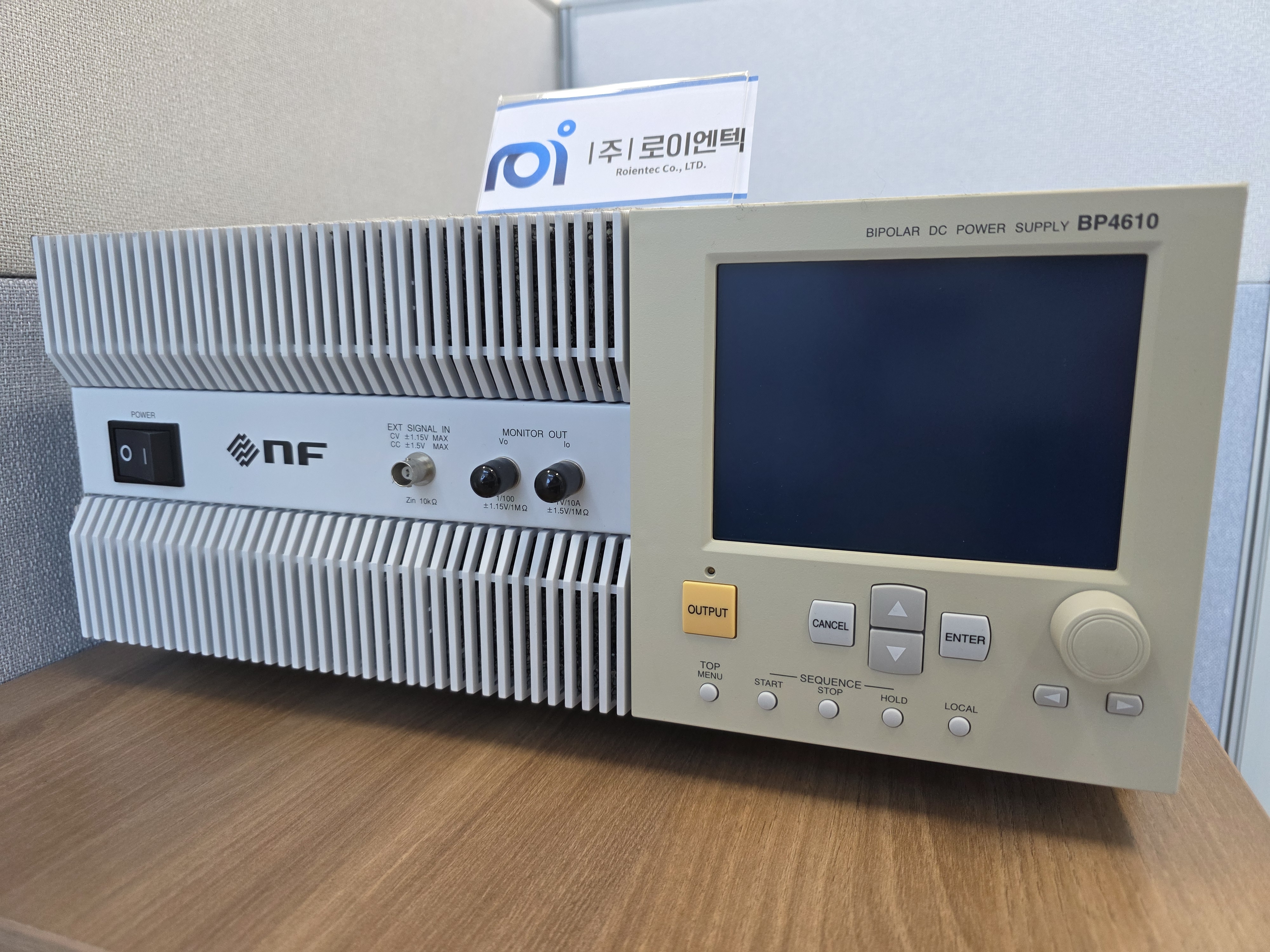

NF BP4610: 고속 응답과 사사분면 동작의 마스터피스
일반적인 DC 파워 서플라이는 전류를 한 방향으로만 보낼 수 있지만, BP4610은 다릅니다. 전압과 전류의 극성을 자유자재로 바꾸며 에너지를 공급(Source)하기도 하고 흡수(Sink)하기도 하는 똑똑한 장비죠.
1. BP4610의 핵심 특징
- 사사분면(4-Quadrant) 동작: 전압과 전류의 방향에 관계없이 동작합니다. 즉, 전원 공급기 역할뿐만 아니라 전자 부하(Load) 역할까지 동시에 수행할 수 있어 유도성 부하(모터 등)나 용량성 부하(콘덴서 등) 테스트에 최적입니다.
- 광대역 고속 응답: DC부터 최대 150kHz까지의 주파수 특성을 가집니다. 급격한 전압 변동이나 복잡한 파형 재현이 필요한 시험에서 탁월한 성능을 발휘합니다.
- 높은 출력 사양: ±60V의 전압과 ±10A(AC±15A)의 전류 출력을 지원하여, 전력이 많이 필요한 부품 테스트도 무리 없이 소화합니다.
- CV/CC 모드 전환: 정전압(CV) 모드와 정전류(CC) 모드를 지원하여 전압 제어 부품과 전류 제어 부품(LED, 솔레노이드 등) 모두 대응 가능합니다.
2. 왜 BP4610인가? (주요 장점)
"전원 공급과 흡수를 동시에, 그것도 아주 빠르게!"
일반 전원 공급기는 모터가 역기전력을 발생시키면 보호 회로가 작동하거나 고장 날 위험이 있지만, BP4610은 그 에너지를 안정적으로 흡수합니다. 또한, 임의 파형 발생 기능과 조합하면 자동차 전장 부품의 전압 변동 시험(ISO 16750 등)을 아주 정밀하게 수행할 수 있습니다.
3. 주요 활용 분야
- 자동차 전장 부품: 모터, 솔레노이드, 인젝터 등의 구동 및 과도 응답 테스트.
- 에너지 분야: 태양광 패널의 I-V 특성 평가, 차세대 배터리의 충방전 시뮬레이션.
- 전자 부품: 대용량 콘덴서의 리플 시험, 압전 소자(Piezo) 구동.
- 자기장 제어: 헬름홀츠 코일 등에 정전류를 흘려 정밀한 자기장을 생성할 때.
4. 핵심 사양 요약
| 항목 | 상세 사양 |
| 출력 전압 | ±60V |
| 출력 전류 | ±10A (DC) / ±15A (AC) |
| 주파수 대역 | DC ~ 150kHz (CV), DC ~ 70kHz (CC) |
| 제어 모드 | 정전압(CV) / 정전류(CC) |
| 응답 속도 | 최대 2.5V/μs (Slew Rate) |
NF BP4610은 단순한 전원을 넘어선 '파워 앰프형 전원공급기'입니다. 실험실에서 발생하는 다양한 변수(역기전력, 급격한 부하 변동)에 유연하게 대처하고 싶다면, 이 제품이 가장 확실한 해답이 될 것입니다.
