Focus Compact Modeling

​

FCM(Focus Compact Model) 유틸리티는 Focus의 AURIGA 고급형 Pulsed-IV 시스템과 함께 사용하도록 설계된 간소 화된 소프트웨어 패키지로, Pulsed-IV 및 광대역 펄스 s-파라미터 데이터에서 트랜지스터용 소형 모델을 생성하는데 사용 됩니다.

​

이는 광범위한 바이어스 및 전력 범위에 걸쳐 장치의 기본적인 선형 및 비선형 동작을 정확하게 나타내는 집중 회로 요소의 네트워크를 생성함으로써 달성됩니다.

​

모델링의 결과는 넷리스트이며 AWR Microwave office(MWO) 및 Keysight PathWave 고급 설계 시스템(ADS)과 같이 RF 설계에서 사용되는 가장 일반적인 CAD 도구와 호환됩니다.





HEMT 또는 일괄 회로 요소 형태의 트랜지스터의 전기적 표현 또는 등가 회로의 목적은 CAD 도구에서 정적 및 RF 동작을 구현하고 시뮬레이션하는 것입니다.이 기술은 특히 유용하며 아래 그림과 같이 장치 구조 내의 물리적 개체와 직접적으로 연관되는 경우가 많습니다.

​

아래 그림은 총 16개의 선형 구성 요소로 구성된 소신호 토폴로지입니다.







이것은 두 부분으로 나뉩니다.

​

1. 8개의 고유 요소(RGD, Ri, CGS, CGD, CDS, GM, RDS, Τ)의 집합으로 표현되는 게이트 아래 영역

(여기서 변조가 발생함)이 있는 고유 부분.

​

2. 8개의 외부 요소(RG, RD, RS, LG, LD, LS, CPG, CPD)의 집합으로 표현되는 외부 부분. 이러한 요소는

소신호 모델 구현을 위해 추출되어야 합니다. 추출 프로세스는 다음 섹션에서 설명합니다.



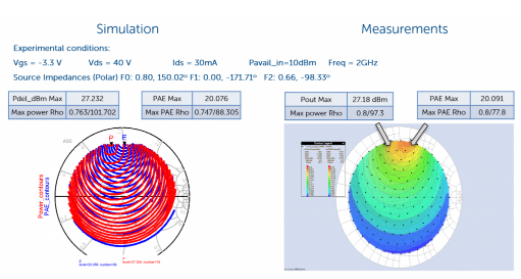

meas. Setup

meas. Setup

meas. Setup
